3064277_201503 9

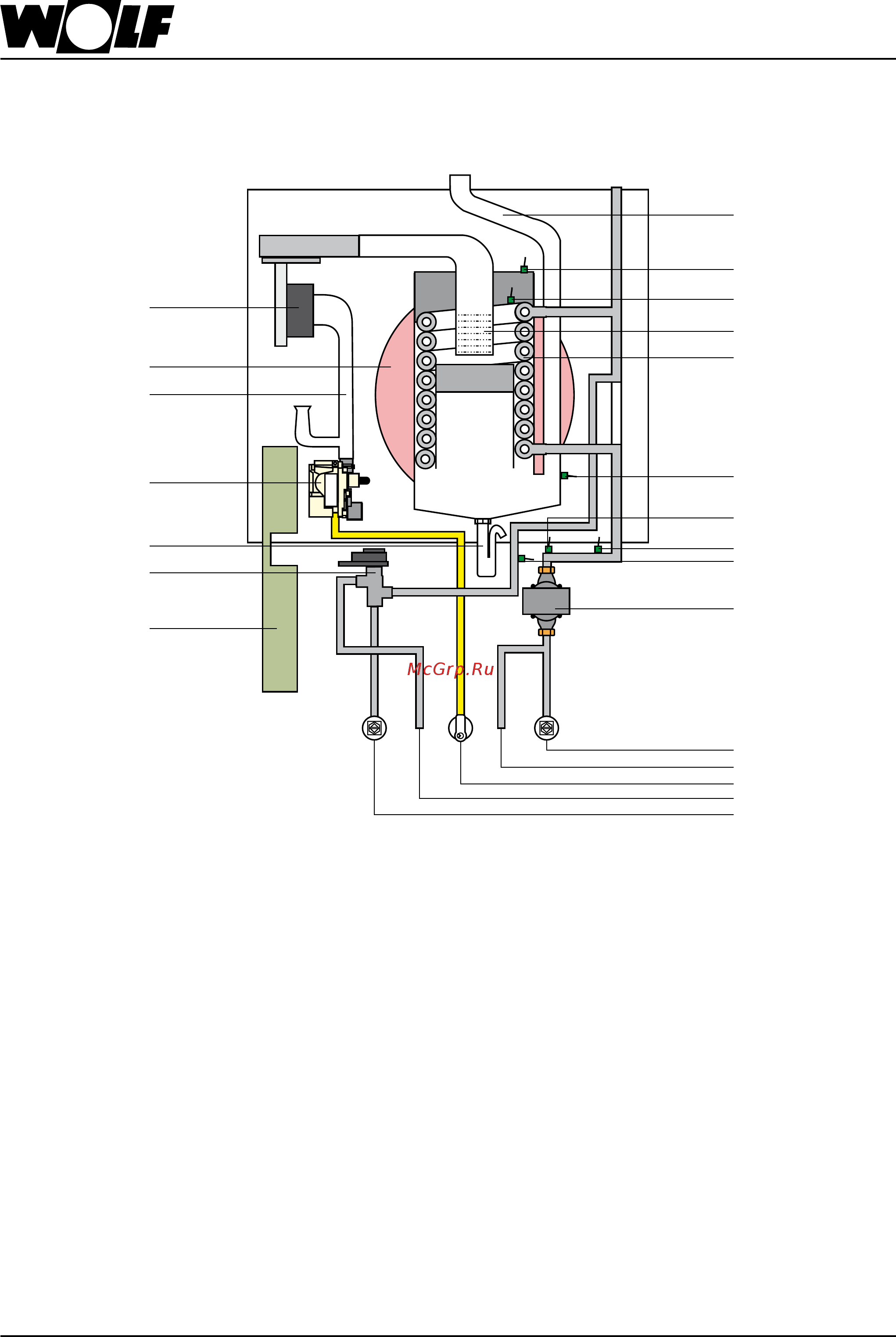

5. Схема конструкции
1 Вентилятор горелки
2 Расширительный бак
3 Камера смешивания
4 Газовый клапан
5 3-ходовой клапан
6 Сифон
7 Корпус системы регулирования
(газотопочный автомат GBC-e вверху)
(плата системы регулирования HCM-2 внизу)
8 Труба ОГ
9 Предохранительный ограничитель температуры
в крышке камеры сгорания (термостат)
10 Датчик температуры в камере сгорания
(датчик eSTB)
11 Горелка
12 Теплообменник системы отопления
13 Датчик температуры ОГ
14 Датчик давления
15 Датчик температуры обратной линии
16 Датчик температуры котла
17 Насос отопительного контура с воздухоотводчиком
22 Обратная линия контура отопления
23 Обратная линия водонагревателя
24 Подающая газовая линия
25 Подающая линия водонагревателя
26 Подающая линия контура отопления
CGB-2
Газовый конденсационный котел
1
8
9
10
11
12
13
14
15
16
17
22
23
25
24
26
2
3
4
6
5
7
