Wolf CGB-2-24 [55/96] Коррекция максимальной мощности
![Wolf CGB-2K-24 [55/96] Коррекция максимальной мощности](/views2/1306997/page55/bg37.png)
3064277_201503 55
0,0
5,0
10,0
15,0
20,0
25,0
30,0
0 20 40 60 80 100 120

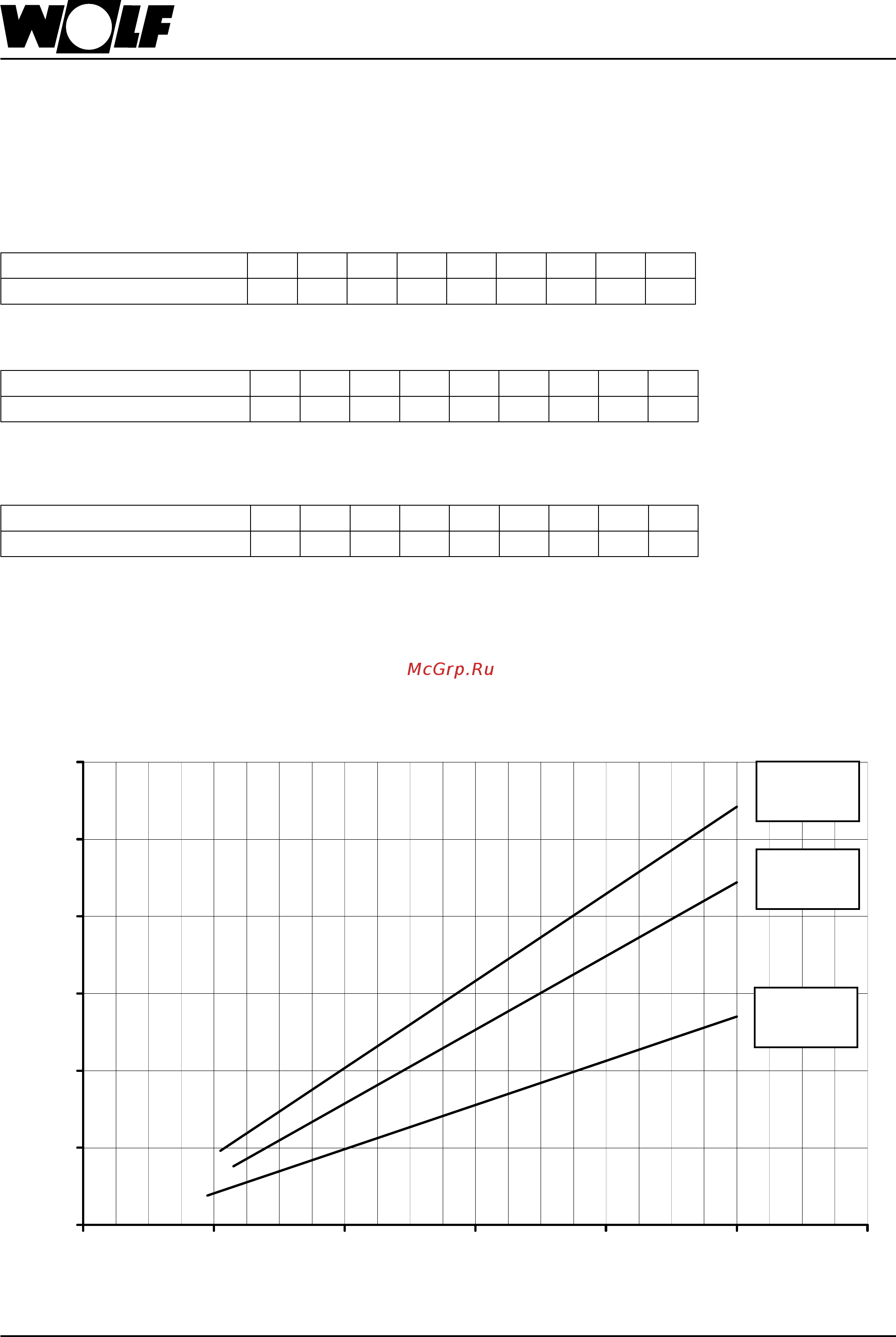

29. Коррекция максимальной
мощности
Регулировка мощности (параметр HG04)
Настройку мощности можно изменить с помощью регулирующих устройств Wolf, предназначенных для работы с шиной eBus.
Мощность нагрева определяется частотой вращения вентилятора. При уменьшении частоты вращения вентилятора
согласно таблице производится коррекция мощности нагрева при 80/60 °C.
Ограничение макс. мощности нагрева относительно температуры подающей/обратной линии 80/60 °C
Отображаемое значение [%]
Мощность нагрева [кВт]
Табл. Настройка мощности
Установка на 20 кВт
Отображаемое значение (%) 21 30 40 50 60 70 80 90 100
Мощность нагрева (кВт) 4,8 7,3 10,2 13,0 15,8 18,6 21,5 24,3 27,1
Установка на 20 кВт
Отображаемое значение (%) 23 30 40 50 60 70 80 90 100
Мощность нагрева (кВт) 3,8 5,5 7,9 10,3 12,6 15,0 17,4 19,8 22,2
Установка на 14 кВт
Отображаемое значение (%) 19 30 40 50 60 70 80 90 100
Мощность нагрева (кВт) 1,9 3,5 5,1 6,7 8,2 9,8 11,3 12,9 13,5
Установка
на 24 кВт
Установка
на 20 кВт
Установка
на 14 кВт
