3064277_201503 53
Переключение вида газа (только при работе от
сжиженного газа)
При эксплуатации со сжиженным газом необходимо
переключение вида газа.
1. Газовый конденсационный котел должен быть
выключен. Закрыть газовый шаровой кран.
Установка автоматически запускается при
запросе тепла, даже если вид газа еще не
настроен.

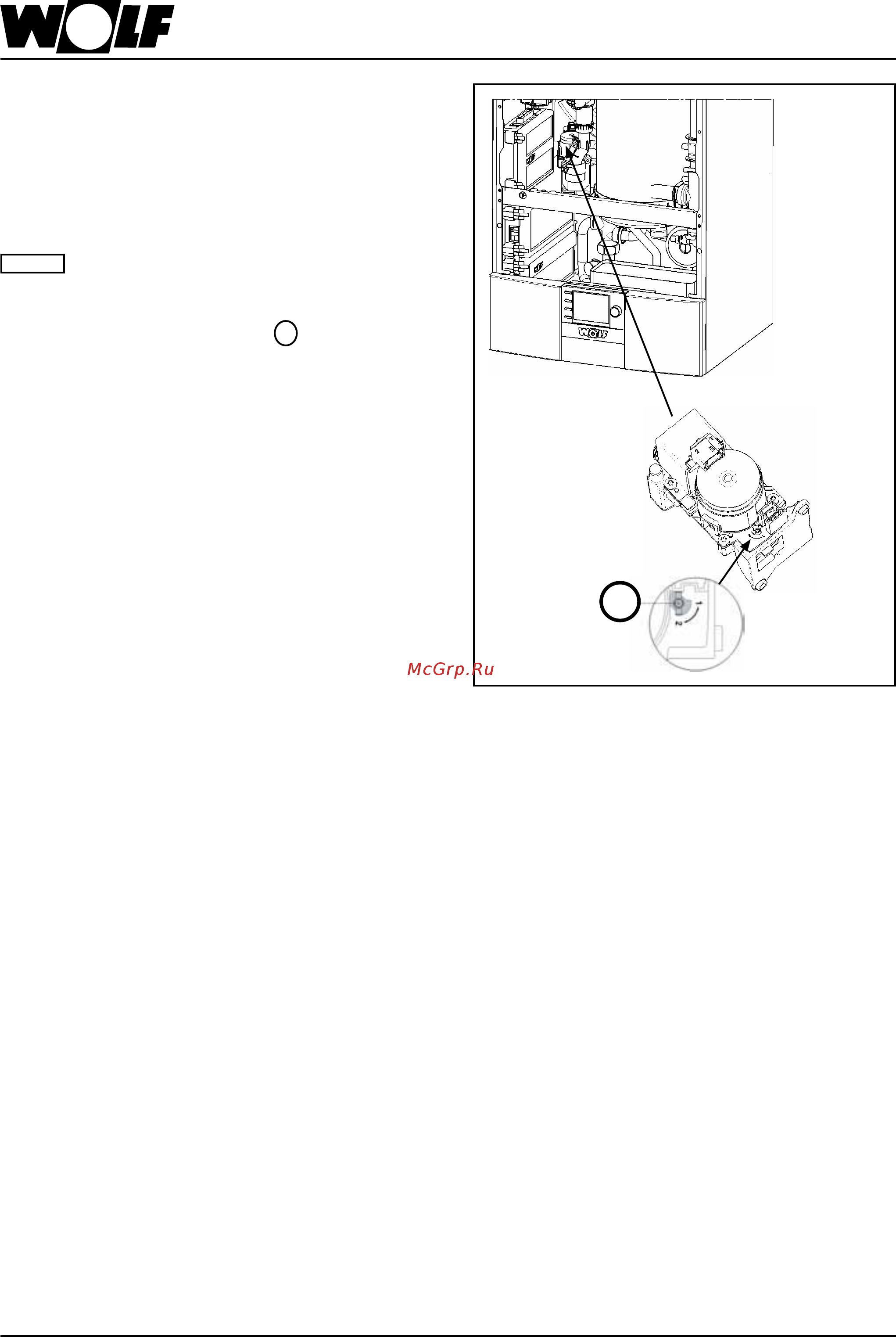

2. Установить регулировочный винт A на газовом
клапане в положение «2».
3. Нажать красный рабочий выключатель для
включения установки.
4. Настроить вид газа в меню специалиста.
• Нажать ручку основных функций Þ Главное меню.
• Перейти в меню специалиста посредством
вращения и нажатия ручки основных функций.
• Ввести и подтвердить код «1111».
• Выбрать параметр HG12 и установить его значение
на «LPG».
• Выйти из меню специалиста.
• Обновить запись на заводской табличке.
Приклеить наклейку «Переключено на сжиженный газ»
(прилагается к сопроводительной документации) рядом
с заводской табличкой.
Внимание
Seite 19
Переключение вида газа
A
27. Определение и переключение
вида газа
