3064277_201503 37
7
Настройка минимальной мощности горелки (минимальная нагрузка
установки) действительна для всех режимов работы. Это значение в про-
центах приблизительно соответствует реальной мощности установки.
Эту настройку разрешается изменять только квалифицированному
персоналу, так как в ином случае возможно возникновение неисправностей.
Параметр HG02
Минимальная мощность горелки
Заводская установка: см. таблицу
Диапазон настройки: 1–100 %
Индивидуальная настройка:_____
Настройка максимальной мощности горелки в режиме ГВС (максимальная
нагрузка установки). Действительно для загрузки водонагревателя и
комбинированного режима. Это значение в процентах приблизительно
соответствует реальной мощности установки.
Параметр HG03
Максимальная мощность
горелки ГВС
Заводская установка: см. таблицу
Диапазон настройки: 1–100 %
Индивидуальная настройка:_____
Настройка максимальной мощности горелки в режиме отопления
(максимальная нагрузка установки). Действительно для режима отопления,
каскада, АСУЗ и функции «Трубочист». Это значение в процентах
приблизительно соответствует реальной мощности установки.
Параметр HG04
Максимальная мощность
горелки контура отопления
Заводская установка: см. таблицу
Диапазон настройки: 1–100 %
Индивидуальная настройка:_____
Гистерезис переключения горелки регулирует температуру котла в пре-
делах настроенного диапазона посредством включения и выключения
горелки. Чем выше настроена разница между включением и выключением,
тем больше колебания температуры котла относительно заданного
значения при одновременном увеличении времени работы горелки и
наоборот. Большее время работы горелки уменьшает воздействие на
окружающую среду и увеличивает срок службы изнашиваемых деталей.

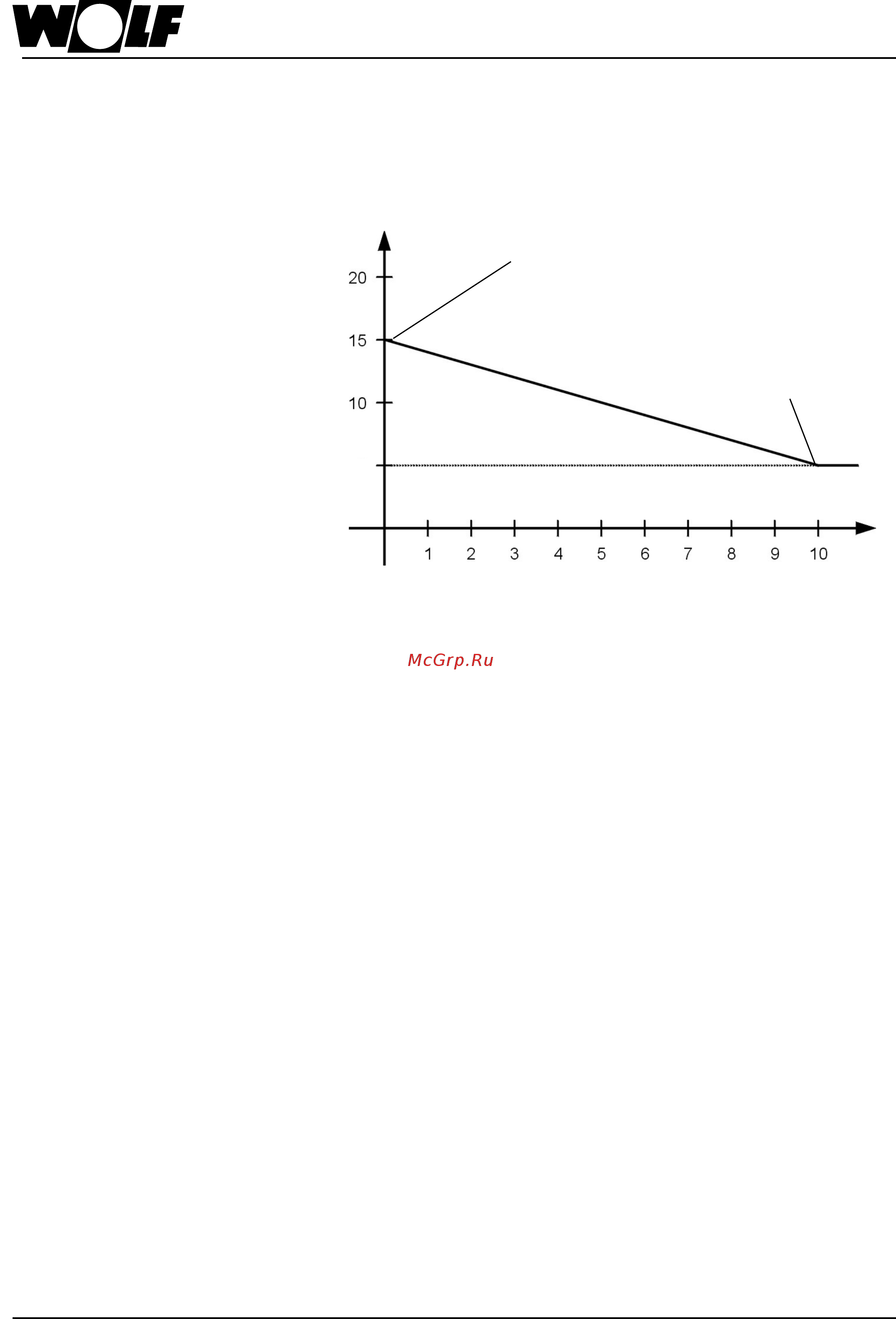

Временной график динамического гистерезиса переключения горелки
для заданного пользователем гистерезиса 15 °C и выбранного времени
гистерезиса (параметр HG33) в 10 минут.
Время работы горелки (мин)
Гистерезис переключения (°C)
Настроенный гистерезис переключения 15 °C
Время гистерезиса 10 минут
7
Параметр HG01
Гистерезис переключения
горелки
Заводская установка: см. таблицу
Диапазон настройки: 7... 30 °C
Индивидуальная настройка:_____
23. Описание параметров
