Wolf CGB-2-24 [20/96] Подключение

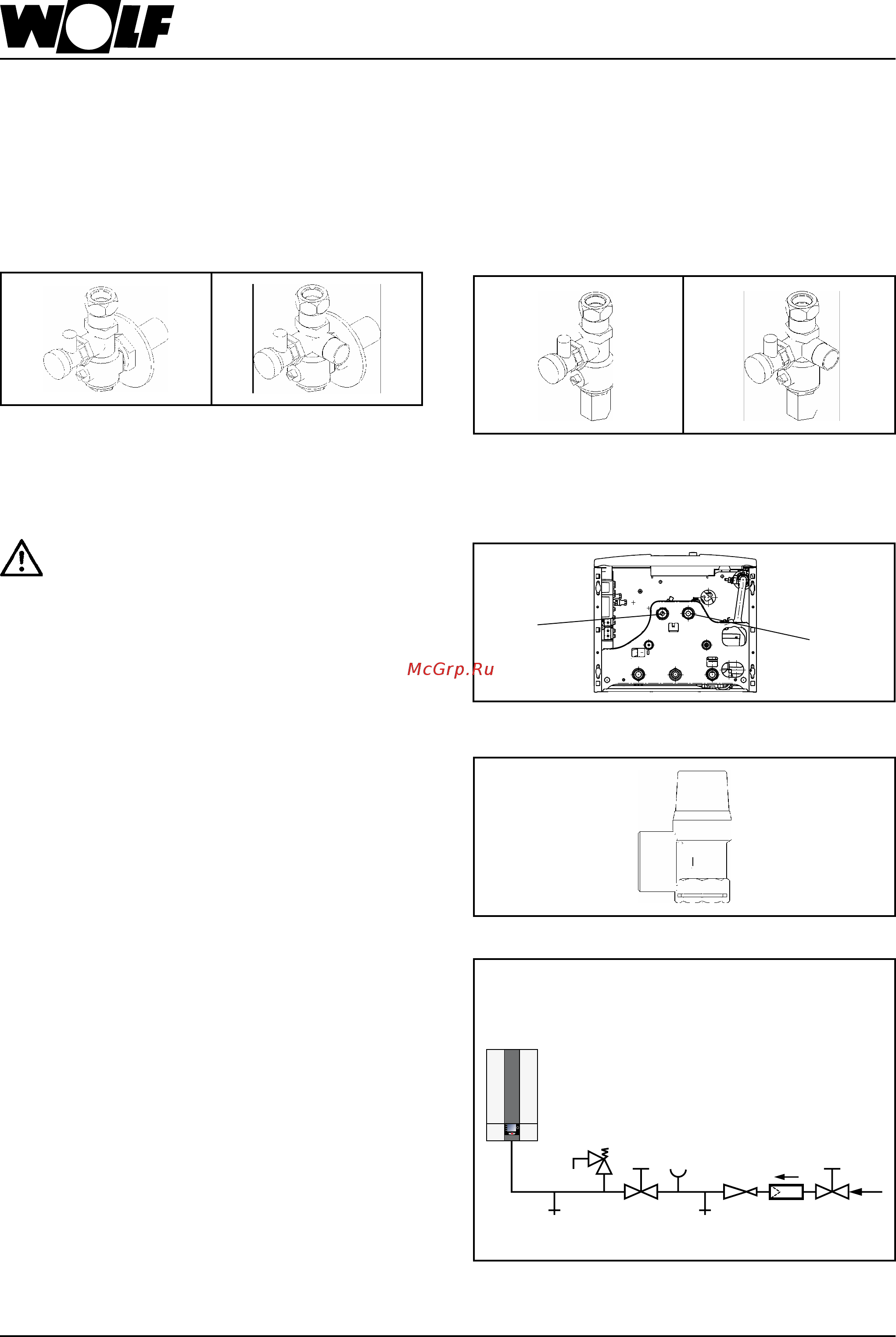

![Wolf CGB-2K-24 [20/96] Подключение](/views2/1306997/page20/bg14.png)
20 3064277_201503
11. Подключение
Угловой сервисный кран,
с краном заполнения и слива
(доп. оборудование)
Угловой сервисный кран
с соединением для предохр.
клапана, краном заполнения
и слива (доп. оборудование)
Контур отопления
Рекомендуется установить по одному сервисному крану в подающей и обратной линии контура отопления, угловой при
скрытом монтаже, прямой при открытом монтаже.
Указание: В самой нижней точки системы необходимо обеспечить наличие крана для заполнения и опорожнения.
Для защиты высокоэффективного насоса и установки рекомендуется установить в подающей линии,
ведущей к установке грязеотделитель с сепаратором магнетита. Это особенно необходимо в случае старых
установок и смешанных систем.
Прямой сервисный кран,
краном заполнения и слива
(доп. оборудование)
Прямой сервисный кран
с соединением для предохр.
клапана, краном заполнения
и слива (доп. оборудование)
Предохранительный клапан контура отопления
Установить предохранительный клапан с маркировкой
«H» макс. 3 бар!
Предохранительный клапан контура отопления (доп.
оборудование)
Соединение ХВС согл. DIN 1988
Подсоединение ХВС и ГВС
Рекомендуется установить сервисный кран в подающую
линию ХВС. Если давление в подающей линии ХВС
превышает максимально допустимое рабочее давление
10 бар, необходимо установить испытанный и апро-
бированный редукционный клапан из ассортимента
дополнительного оборудования Wolf.
Если используются смесители, необходимо предусмотреть
наличие централизованного устройства понижения
давления. При подсоединении ХВС и ГВС необходимо
соблюдать требования стандарта DIN 1988 и предписаний
местного предприятия водоснабжения.
Если монтаж установки не соответствует показанному на
рисунке, гарантия аннулируется.
Указание: При выборе материала для монтажа со
стороны установки необходимо соблюдать
общепринятые правила техники, а также
возможные электрохимические процессы
(комбинированный монтаж)!
Seite 14
Bild: Eckwartungshahn, mit KFE-Hahn (Zubehör)
Bild: Eckwartungshahn mit Anschluss für Sicherheitsventil,
mit KFE-Hahn (Zubehör)
Seite 14
Bild: Eckwartungshahn, mit KFE-Hahn (Zubehör)
Bild: Eckwartungshahn mit Anschluss für Sicherheitsventil,
mit KFE-Hahn (Zubehör)
Bild:
Durchgangswartungshahn,
mit KFE-Hahn (Zubehör)
Bild: Durchgangswartungshahn mit
Anschluss für Sicherheitsventil, mit
KFE-Hahn (Zubehör)
Bild:
Durchgangswartungshahn,
mit KFE-Hahn (Zubehör)
Bild: Durchgangswartungshahn mit
Anschluss für Sicherheitsventil, mit
KFE-Hahn (Zubehör)
Bild: Sicherheitsventil Heizkreis (Zubehör)
Предохр. клапан
Слив
Запорный клапан
Редукционный клапан
Запорный клапан
Подача ХВС
Фильтр питьевой воды
Манометр
Слив
Скрытый монтаж
Открытый монтаж
На конденсационных котлах, не исполь-
зуемых для ГВС, необходимо закрыть
соединение для подающей и обратной
линии водонагревателя крышкой с резьбой
G¾ (доп. оборудование)! Заказчик должен
установить предохранительный клапан с дав-
лением срабатывания 3 бар в обратную линию
отопления (см. дополнительное оборудование,
комплект подключения). При несоблюдении
этого требования неконтролируемая утечка
воды может привести к материальному ущербу
в здании и системе!
Соединение подающей/обратной линии водонагревателя
Обратная линия
водонагревателя
G¾“
Подающая
линия водо-
нагревателя
G¾“
