Wolf CGB-2-24 [5/96] Указания по безопасности
![Wolf CGB-2-20 [5/96] Указания по безопасности](/views2/1306997/page5/bg5.png)
3064277_201503 5

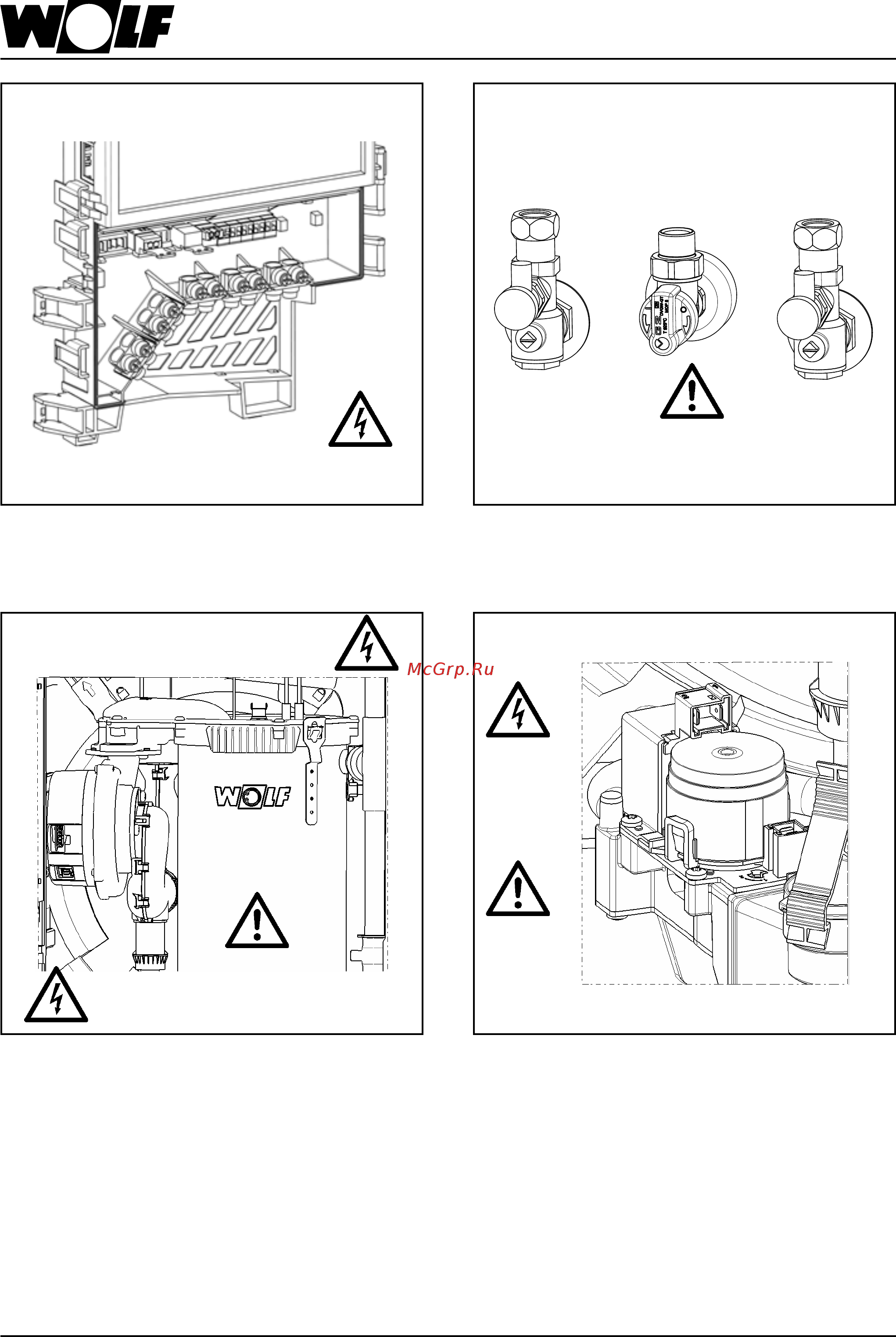

2. Указания по безопасности
Zündtrafo
Трансформатор розжига, высоковольтный электрод розжига,
камера сгорания: опасность поражения электрическим током,
опасность ожогов из-за горячих деталей
Комбинированный газовый клапан:
опасность поражения электрическим током,
опасность отравления и взрыва из-за утечки газа
Gaskombiventil
Подвод газа: опасность отравления и взрыва из-за утечки газа
Клеммная коробка: опасность поражения электрическим током
