3064277_201503 45
Важное указание:
В этих принципиальных схемах не полностью показаны запорные арматурные элементы, клапаны для
выпуска воздуха и предохранительные компоненты. Они должны быть установлены согласно действующим
стандартам и предписаниям с учетом характеристик конкретной установки.
Для получения информации о гидравлической и электрической системе см. документацию по
проектированию гидравлических системных решений!

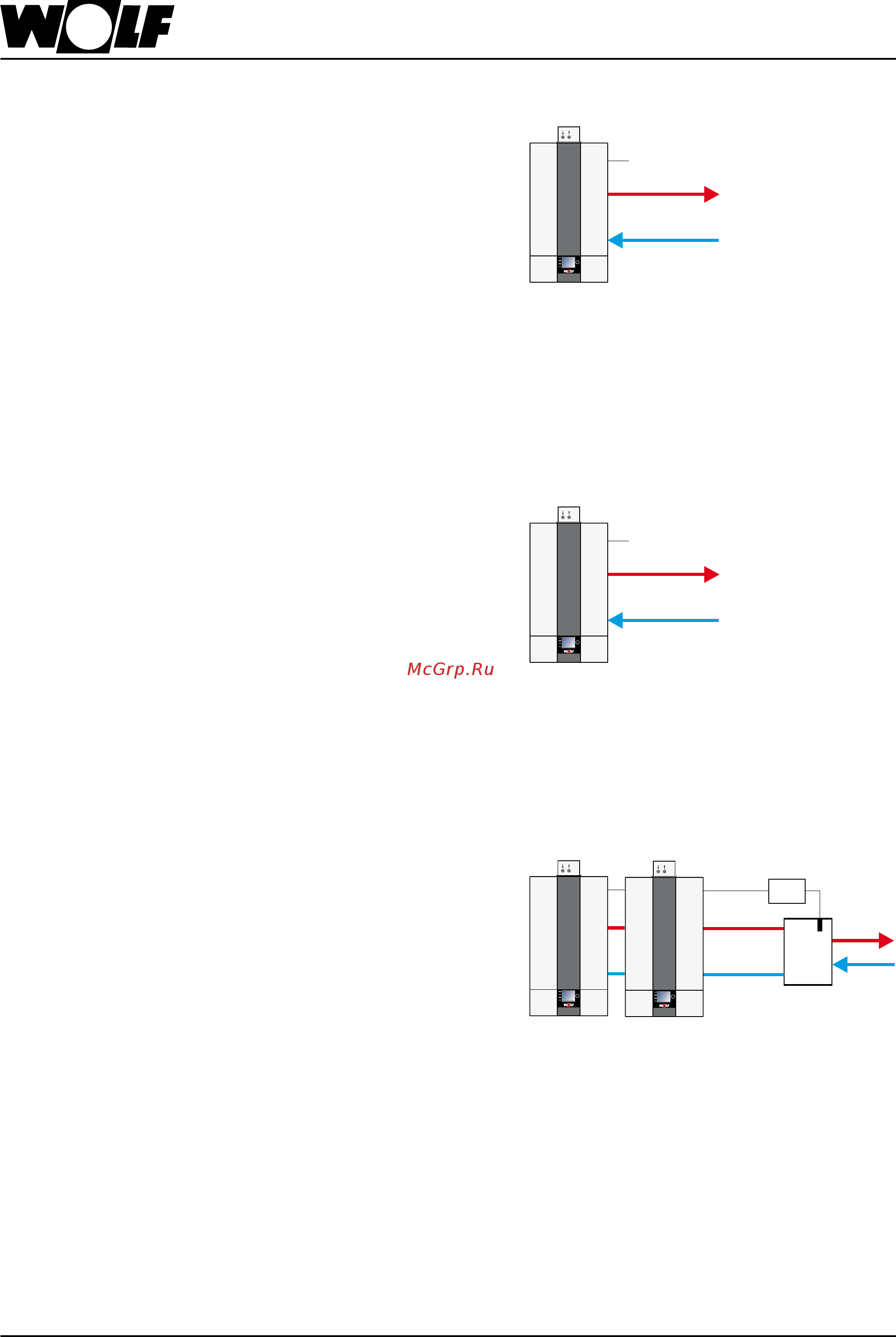

Конфигурация установки 51
Мощность горелки по запросу АСУЗ
• Горелка начинает работать после запроса от
стороннего регулятора
• Внутренний насос установки работает как питающий
насос начиная с 2 В
• Без регулирования температуры
• Вход E2:
управление в диапазоне 0–10 В от стороннего
регулятора
0–2 В: горелка выключена,
2–10 В: мин.–макс. мощность горелки в настроенных
пределах (HG02 и HG04)
• Активно автоматическое уменьшение мощности при
приближении к температуре TK
макс. (
HG22). Отключение
при достижении температуры TK
макс.
АСУЗ %
E2
АСУЗ °C
E2
Конфигурация установки 52
Заданная температура котла по запросу АСУЗ
• Горелка начинает работать после запроса от
регулятора температуры котла
• Внутренний насос установки работает как питающий
насос начиная с 2 В
• Регулирование температуры котла
• Вход E2:
управление в диапазоне 0–10 В от стороннего
регулятора
0–2 В: горелка выключена,
2-10 В: заданная температура котла TK
мин.
(HG21) –
TK
макс.
(HG22)
Конфигурация установки 60
Каскад (автоматическая настройка при наличии
модуля управления каскадом)
• Горелка начинает работать после запроса от модуля
управления каскадом (мощность горелки 0–100 %;
значения от мин. до макс. в настроенных пределах
HG02 и HG04)
• Внутренний насос установки работает как питающий
насос
• Регулирование температуры коллектора через модуль
управления каскадом
• Вход E2: не используется
• Активно автоматическое уменьшение мощности
при приближении к температуре TK
макс.
(HG22).
Отключение при достижении температуры TK
макс
.
• Для разделения системы может использоваться
гидравлический разделитель или пластинчатый
теплообменник.
23. Описание параметров
