Присоединение к влагостойкой трубе ОГ на двух- или трехходовых дымовых трубах (шахта)
Действительны требования DIN 18160-1, приложение 3.
Перед монтажом необходимо проинформировать уполномоченное надзорное ведомство.
Забор воздуха только из помещения
Оконечник шахты из
ассортимента Wolf, из
нерж. стали
Система из полипропилена,
до 120 °C, сертификат CE
Дымовая
труба T400
Забор воздуха из помещения и из атмосферы
1000
Оконечник шахты
из ассортимента Wolf
Дымовая
труба T400
Система из полипропилена,
до 120 °C, сертификат CE

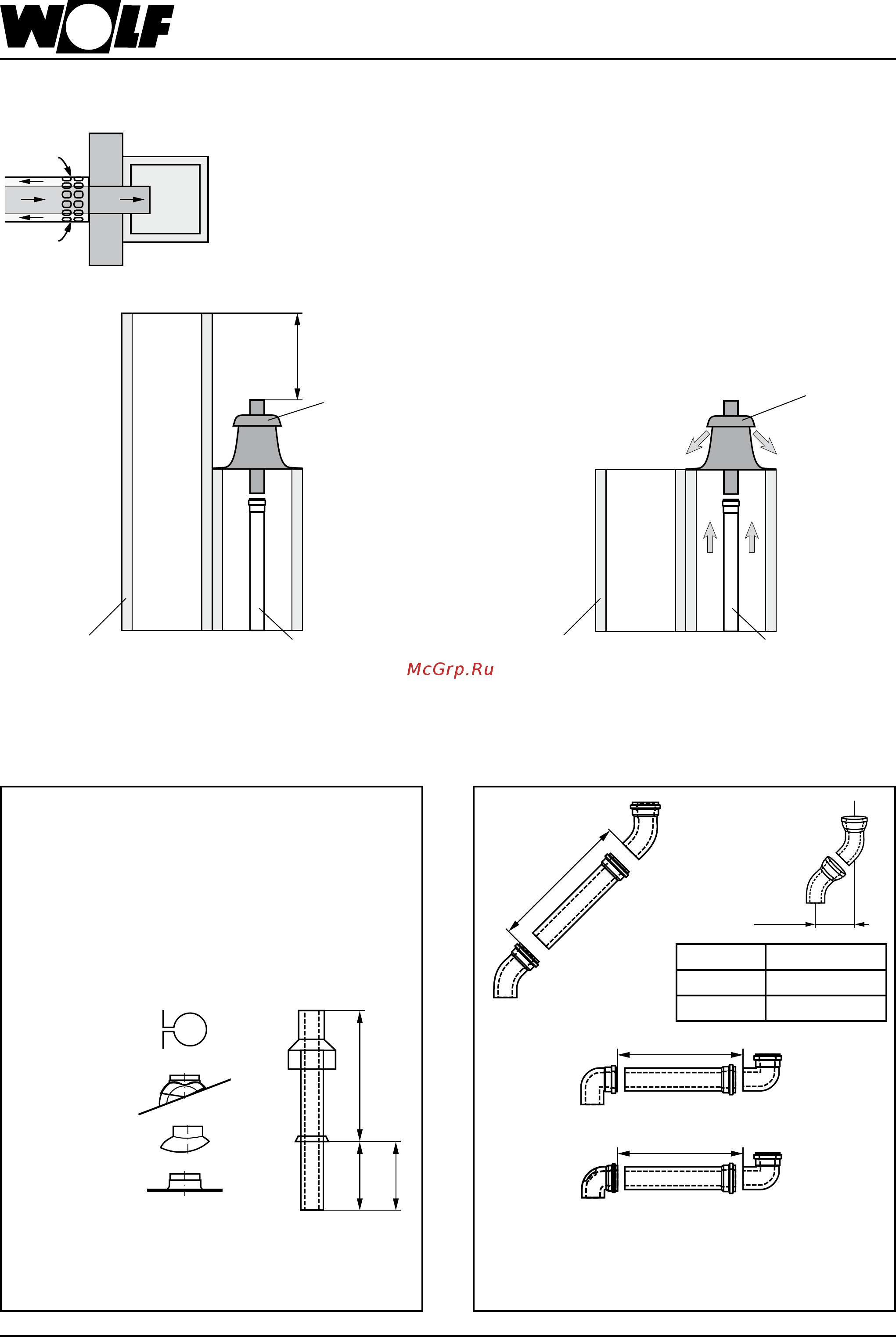

Дополнительные указания по монтажу для воздуховода/дымохода DN60/100
Определить расстояние A. Длина воздуховода/дымохода (4)
всегда на прим. 100 мм длиннее расстояния A. Трубу ОГ всегда
укорачивать с гладкой стороны, не со стороны муфты.
После укорачивания снять фаску с трубы ОГ напильником.
4
8
8
Расстояниe A
Смещение
10
9
10
10
4
4
Расстояниe A
Расстояниe A
Колено Смещение
87° мин. 170 мм
45° мин. 73 мм
Плоская крыша: проходной элемент Ø 130 мм (7) вклеить
в покрытие кровли.
Наклонная крыша: для (6) учитывать указание по монтажу
для ската на колпаке.
Если в воздуховоде/дымоходе необходимо ревизионное
отверстие, следует установить трубу с ревизионным отверстием
(2) (предусмотреть длину 200 мм).
Вставить сверху проходной элемент (5) через крышу и
вертикально закрепить крепежной скобой на балке или
кирпичной стене..
Проходной элемент разрешается устанавливать только
в оригинальном состоянии. Изменения недопустимы.
Крепежная скоба
6
7
5
650550-1050
2000
Присоединение к дымовой трубе (примеры) DN60/100
Подсоединение к влагостойкой дымовой трубе B33
Подсоединение к дымовой трубе с отверстиями для воздуха должно
устанавливаться непосредственно на дымовой трубе согласно рисунку, чтобы все
части системы отвода ОГ обдувались воздухом для горения.
Отверстия для притока воздуха должны быть полностью свободны.
Дымовая труба должна быть проверена на пригодность. При расчете применяется
значение давления нагнетания 0 Па. При необходимости соединительный элемент
для присоединения можно приобрести у производителя дымовой трубы.
