18 3064277_201503
Bild: Bohrlöcher für Einhängewinkel
Seite 12
Bild: Einhängeverstrebung an der Gastherme

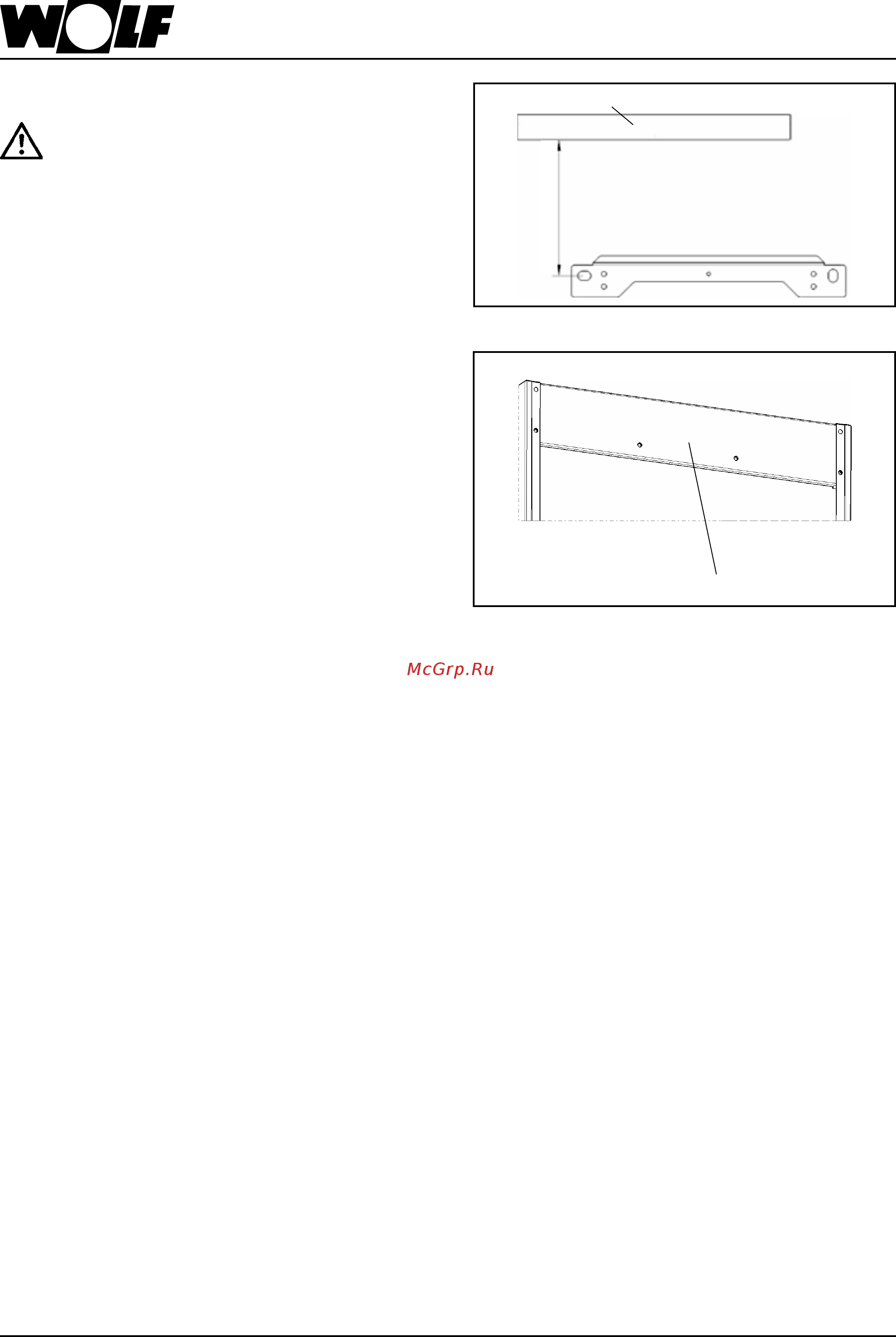

1. Разметить отверстия Ø 12 под сверловку для монтажной
планки с учетом минимальных расстояний до стены.
2. Установить дюбели и закрепить монтажную планку
входящими в комплект винтами.
3.Подвесить конденсационный котел с помощью
подвесной распорки на монтажную планку.
Подвесная распорка
Подвесная распорка на конденсационном котле
Отверстия для монтажной планки
Крепление установки на монтажную планку
При монтаже установки необходимо обеспечить
достаточную несущую способность крепежных
деталей. При этом также следует учитывать
материал и характеристики стены, так как в ином
случае возможна утечка газа и воды, что ведет
к опасности взрыва и затопления.
10. Монтажные размеры
Bild: Bohrlöcher für Einhängewinkel
Seite 12
Bild: Einhängeverstrebung an der Gastherme
min. 552mm
Потолок
мин. 552 мм
