28 3064277_201503

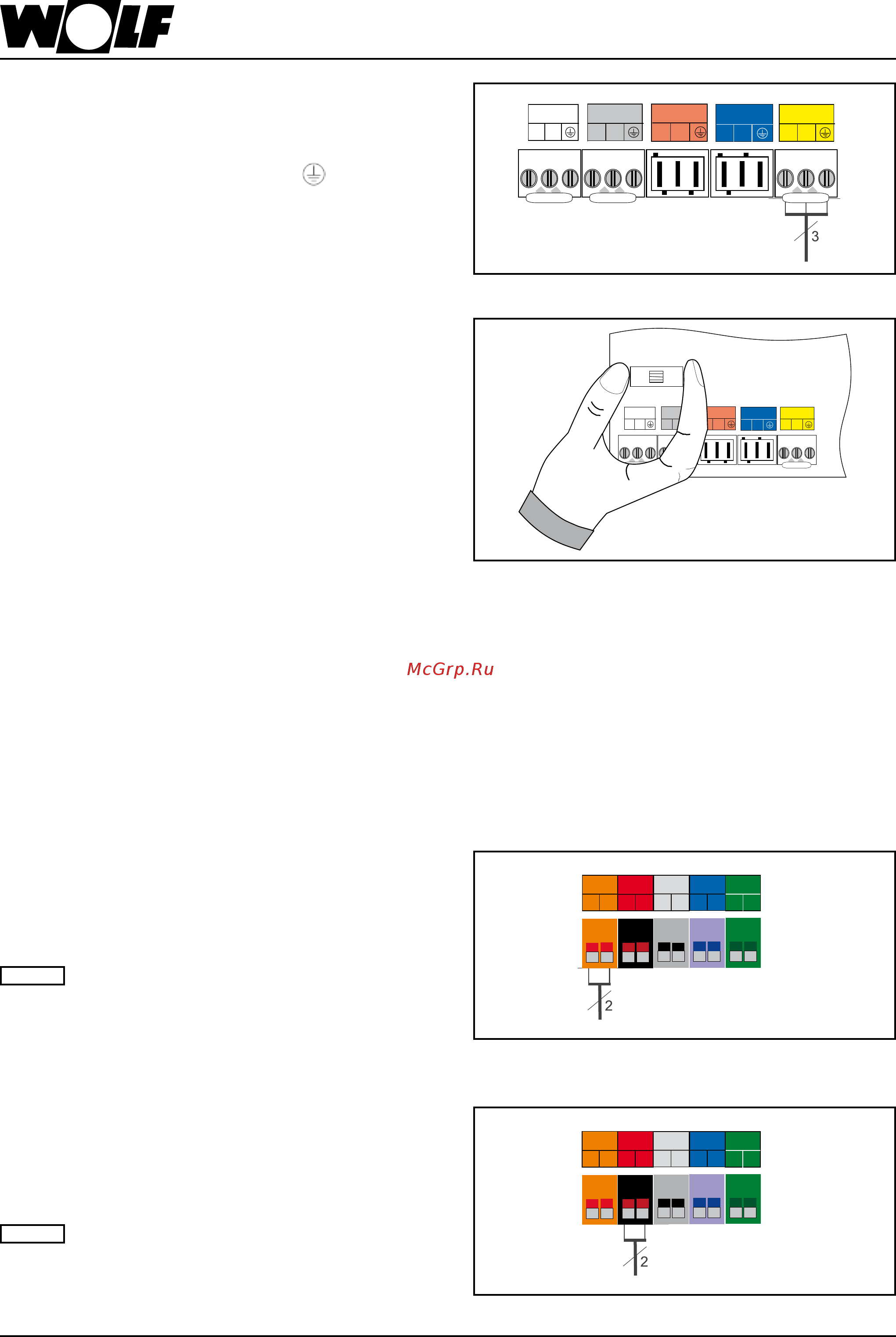

15. Подключение к электрической сети
Подсоединение выхода А1 (230 В AC; макс. 1,5 A)*
Вставить соединительный кабель через кабельный
сальник и закрепить кабель.
Подсоединить кабель к клеммам L1, N и
.
Настройка параметров выхода A1 описана в таблице.
* На каждый выход макс. 1,5 A/345 В•А, сумма всех
выходов не более 600 В•А
Подсоединение выхода А1
Netz
N
L1
Z1
N
L1
A1
N
L1
ZHP
N
L1
L1
LP
N
SF
1
2
AF
E1
eBUS
+
-
1
2
a
b
E2
a
b
1 2
1 2
1 2
1 2
1 2
Подсоединение входа E1
Вставить соединительный кабель через кабельный сальник
и закрепить кабель. Подсоединить кабель для входа E1
к клеммам E1 согласно схеме соединений.
На вход E1 не должно подаваться внешнее
напряжение, так как это ведет к разруше-
нию компонента.
Внимание
Подсоединение входа E1
Netz
N
L1
Z1
N
L1
A1
N
L1
ZHP
N
L1
L1
LP
N
SF
1
2
AF
E1
eBUS
+
-
1
2
a
b
E2
a
b
1 2
1 2
1 2
1 2
1 2
Подсоединение входа E2
Вставить соединительный кабель через кабельный сальник
и закрепить кабель. Подсоединить кабель для входа E2
к клеммам E2 согласно схеме соединений.
На вход E2 не должно подаваться внешнее
напряжение, так как это ведет к разруше-
нию компонента.
Внимание
Подсоединение входа E2
Netz
N
L1
Z1
N
L1
A1
N
L1
ZHP
N
L1
L1
LP
N
SF
1
2
AF
E1
eBUS
+
-
1
2
a
b
E2
a
b
1 2
1 2
1 2
1 2
1 2
Замена предохранителя
Замена предохранителя
Перед заменой предохранителя необходимо отсоединить
конденсационный котел от сети.
Выключение рабочего выключателя не ведет к отсоеди-
нению от сети!
Предохранитель находится под верхней крышкой корпуса
HCM-2.
Опасность из-за электрического напряжения на элек-
трических компонентах. Категорически запрещается
прикасаться к электрическим компонентам и контактам,
если конденсационный котел не отсоединен от сети.
Опасно для жизни!
Netz
N
L1
Z1
N
L1
A1
N
L1
ZHP
N
L1
L1
LP
N
Fuse
5x20
HCM-2
T4A
Подсоединение проводов низкого напряжения
M4A
сеть
сеть
