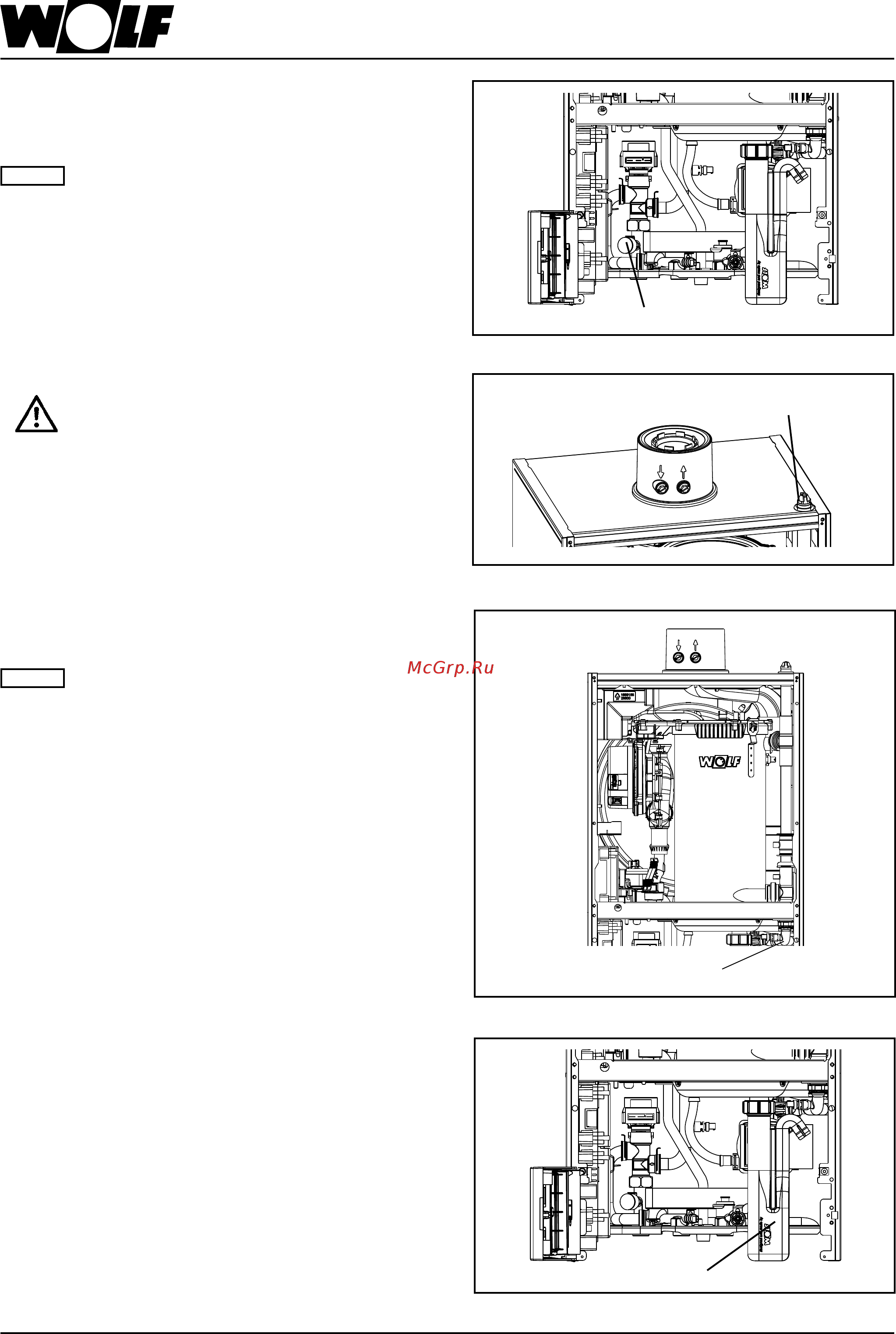

Wolf CGB-2-24 [49/96] Заполнение системы отопления сифон
![Wolf CGB-2K-24 [49/96] Заполнение системы отопления сифон](/views2/1306997/page49/bg31.png)
3064277_201503 49
Ручной клапан выпуска воздуха
Немного открыть ручной
клапан выпуска воздуха
Манометр
Манометр
Резьбовое соединение
поворотного соединения
Резьбовое соединение поворотного соединения
Заполнение сифона
• Перед открыванием газового шарового крана
и квитированием неисправности
• Снять сифон
• Заполнить сифон водой до отметки
• Установить сифон
• Снова открыть газовый шаровой кран и квитировать
неисправность
• Включить конденсационный котел с помощью крас-
ного рабочего выключателя в логотипе компании
Wolf
Указание:
Шланг для слива конденсата на сифоне не должен
иметь петель или быть свернутым, так как в ином
случае возможны неисправности во время работы.
Сифон
Сифон
• Медленно заполнить всю систему отопления и
котел в холодном состоянии через обратную линию
до давления около 2 бар.
Не разрешается использовать антиокис-
лители и средства против замерзания.
• Выпустить воздух из всех радиаторов отопления,
при большом снижении давления в системе снова
залить воду до давления 2 бар.
• Проверить всю систему и соединения
компонентов на герметичность со стороны
водяного контура.
Если герметичность нарушена, возникает
опасность материального ущерба из-за
утечки воды.
• Включить конденсационный котел с помощью
красного рабочего выключателя в логотипе
компании Wolf (начинает работать насос).
• Кратковременно открыть ручной клапан для
выпуска воздуха и подождать до полного выхода
отпуска, после чего закрыть клапан.
При монтаже автоматического клапана для
выпуска воздуха необходимо законтрить
нижнее резьбовое соединение поворотного
соединения под днищем камеры сгорания!
• Еще раз проверить давление в системе, при
необходимости долить воды.
Указание:
Во время непрерывного режима работы из контура
отопления автоматически выпускается воздух через
высокоэффективный насос.
Внимание
Внимание
24. Заполнение системы отопления/
Сифон
