78 3064277_201503
Между дымоходом и внутренней стенкой шахты необходимо
соблюдать следующее расстояние в свету:
при концентрической шахте: 3 см
при квадратной шахте: 2 см
1 Газовый конденсационный
котел
2 Переходник с DN60/100 на
DN80/125
16 Розетка
22 Опорная планка
23 Опорное колено 87° DN80
24 Распорный элемент
25 Труба ОГ из полипропилена
DN80
26 Оконечник шахты
с устойчивым к УФ элементом
31 Распределитель для воздуха/
ОГ
80/80 мм
32 Всасывающая воздушная
труба Ø 125 мм
33 Колено 90° DN80
34 Тройник 87° с ревизионным
отверстием DN80
35 Труба ОГ DN80
500 мм
1000 мм
2000 мм

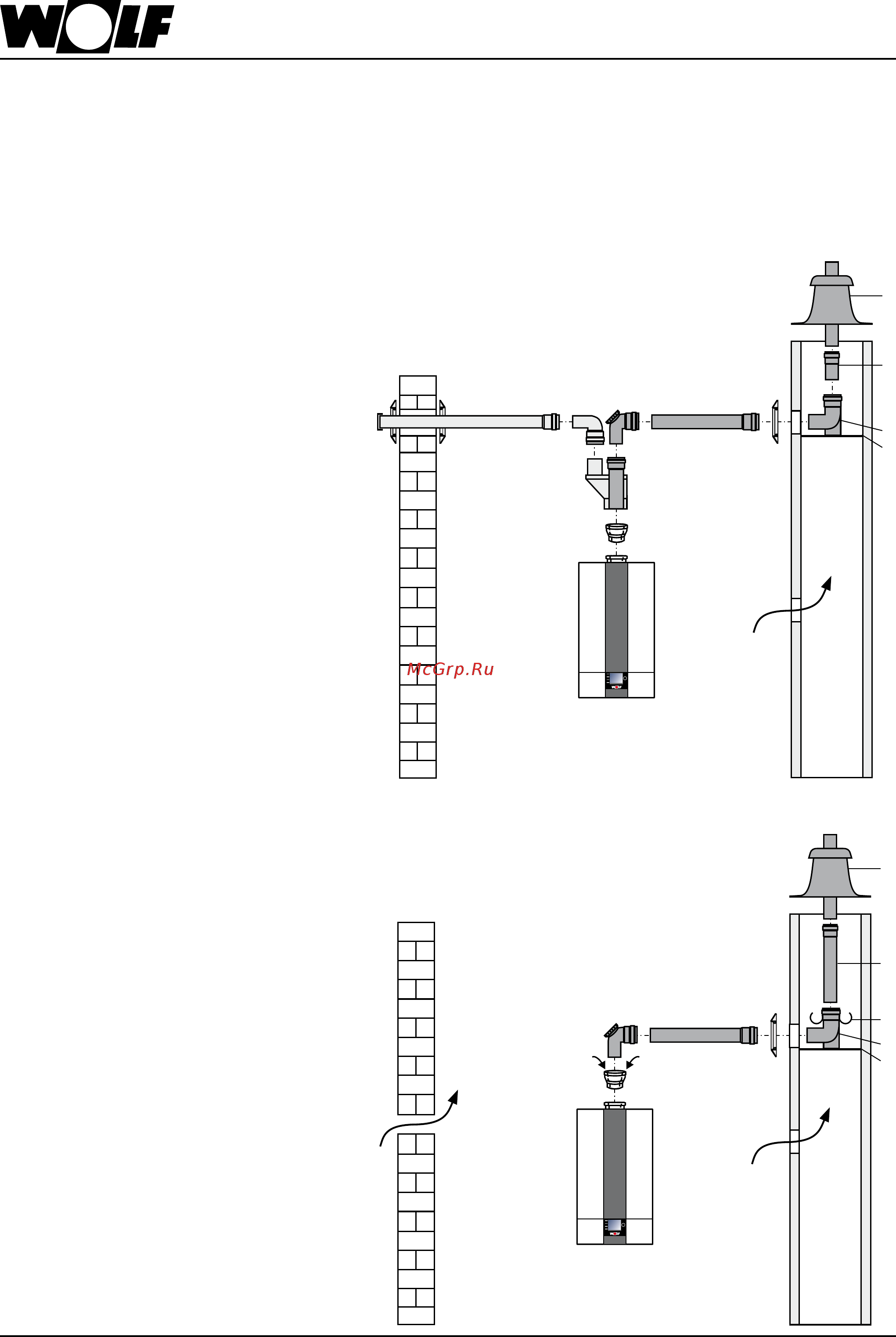

Воздуховод/дымоход, распределитель 80/80 мм, эксцентрический (31), при
раздельной подаче воздуха/отводе ОГ после (2) устанавливается соединительный
переходник DN80/125 с измерительным патрубком.
При подсоединении соответствующему СНиП воздуховоду/дымоходу необходимо
учитывать решение о допуске к эксплуатации Института строительных технологий.
Горизонтальный дымоход монтируется с уклоном около 3° (6 см/м) к установке.
Горизонтальный воздуховод прокладывается с уклоном около 3° наружу. Место
всасывания воздуха следует защитить от ветра. Допустимое давление ветра
на входе воздуха 90 Па, так как при большем давлении ветра работа горелки
невозможна.
Эксцентрический воздуховод/
дымоход
2
34 25 16
22
23
24
25
26
1
Вентиляция
C53
2
31
33 3432 25 161616
22
23
25
26
1
Вентиляция
C53
36. Указания по проектированию
воздуховода/дымохода
