3064277_201503 61
Заводские установки
«Частота вращения насоса»
Устранение проблем
Контроль работы
высокоэффективного насоса
посредством светодиода
Мощность
установки
Режим отопления ГВС Режим
отопления,
ожидание
макс. мин.
14кВт 70 % 45 % 55 % 30 %
20кВт 70 % 45 % 75 % 30 %
24кВт 70 % 45 % 85 % 30 %
Проблема Устранение
Не нагреваются отдельные
радиаторы отопления.
Выполнить выравнивание давления
в гидравлической системе, т. е.
уменьшить поступление воды в бо-
лее горячие радиаторы отопления.
Увеличить частоту вращения насоса
(HG16).
В межсезонье не достигается
требуемая комнатная температура.
Установить более высокую заданную
температуру в помещении, например,
посредством установки заданного
значения ±4.
При очень низкой наружной
температуре не достигается
требуемая комнатная температура.
Установить на регуляторе более
крутую кривую отопления, например,
увеличить температуру в подающей
линии при нормальной наружной
температуре.
Цвет СД Описание Диагностика Причина Устранение
постоянный
зеленый
Насос работает Насос
работает
правильно
Стандар-
тный режим
мигает
зеленым
Режим ожидания Насос в
режиме
ожидания,
ШИМ-сигнал
= 0 %
Стандар-
тный режим
попеременно
мигает
зеленым
и красным
Неисправность
(насос работо-
способен, но не
работает)
Насос
включается
сам, если
неисправность
устранена
Неверный
сигнал
напряжения
U<160 В
или
U>253 В
Перегрев
двигателя
насоса
Проверить
сигнал
напряжения
195 В<U<253 В
Проверить
температуру
воды и окр.
среды
мигает
красным
Насос
остановлен/
работа
блокирована
Сброс насоса
Проверить
сигнал СД
Из-за
неисправ-
ности
насос не
запускается
сам
Заменить
насос
33. Функциональное описание
высокоэффективного насоса

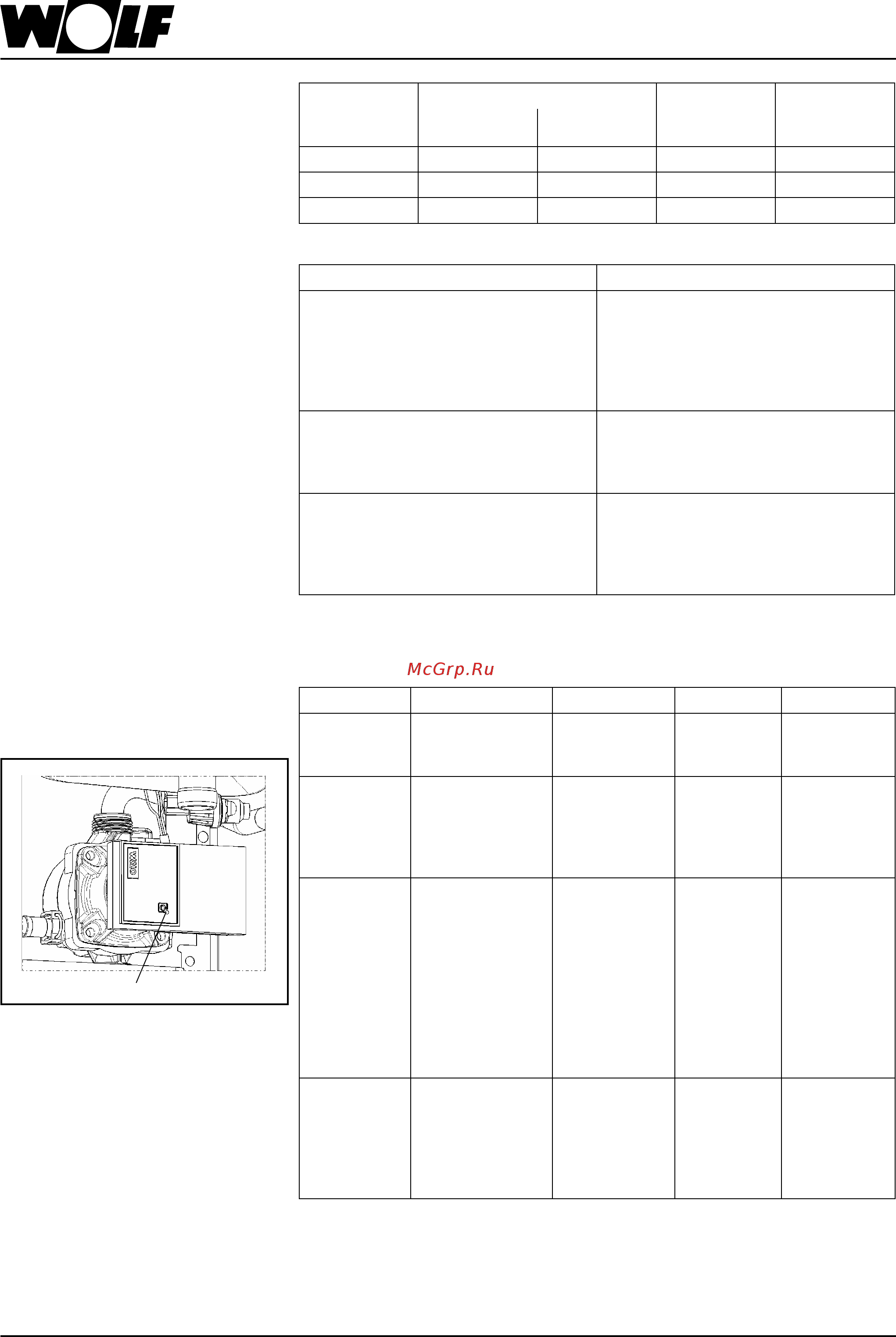

Светодиод на насосе контура отопления
Bild: Heizkreispumpe
Светодиод
