Wolf CGB-2-24 [19/96] Подключение
![Wolf CGB-2-24 [19/96] Подключение](/views2/1306997/page19/bg13.png)
3064277_201503 19

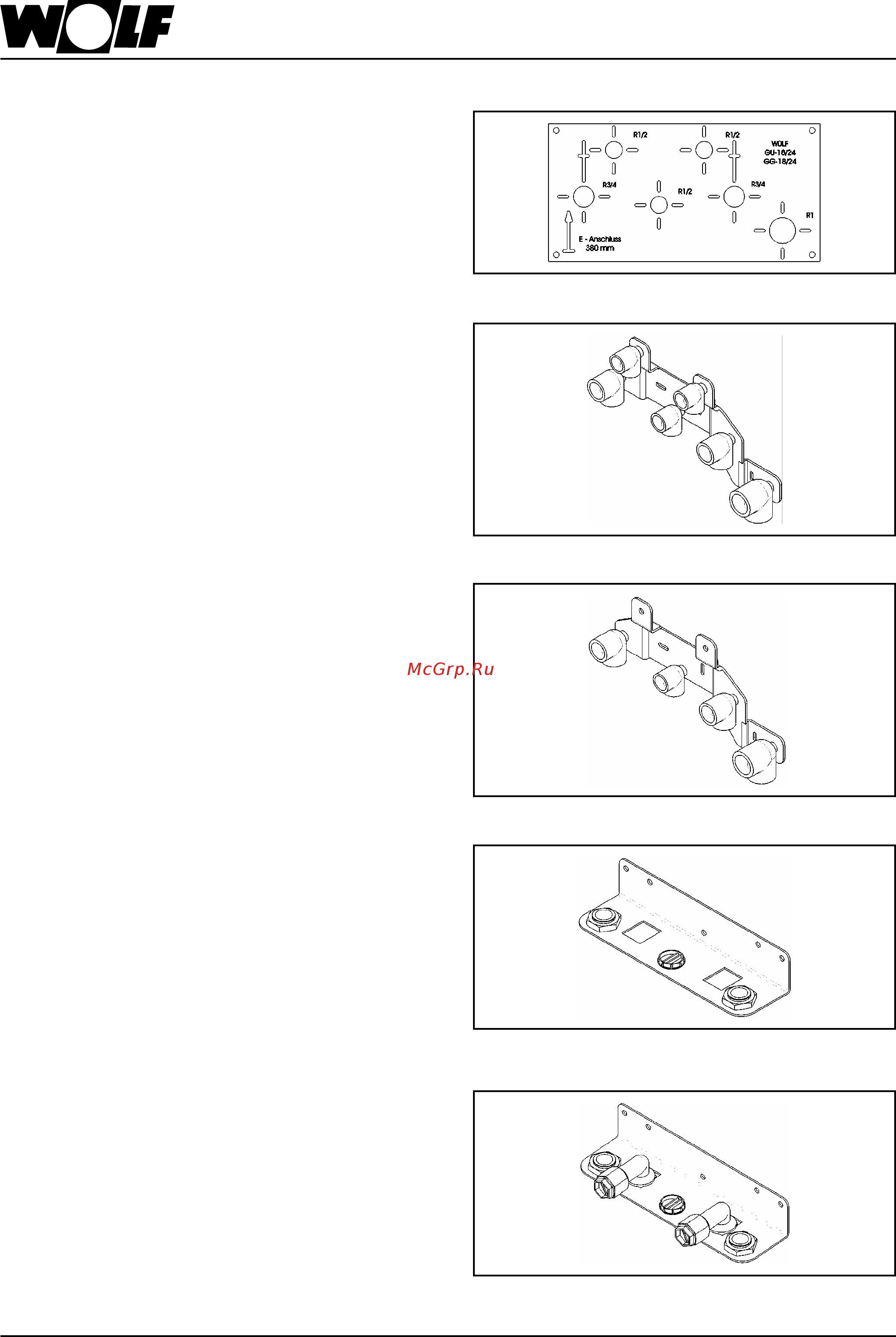

11. Подключение
Подключение в исполнении для скрытого монтажа
Если подключения для ХВС, ГВС, отопления, газа и
отвода предохранительного клапана прокладываются под
штукатуркой, места для этих соединений можно разметить
с помощью соответствующего монтажного шаблона.
Линии для газа, отопления и ГВС прокладываются под
штукатуркой согласно монтажному шаблону (предлагается
в качестве дополнительного оборудования).
Монтажный шаблон для скрытого монтажа
Соединительная консоль для открытого монтажа
(дополнительное оборудование) для CGB-2
Соединительная консоль для открытого монтажа
(дополнительное оборудование) для CGB-2K
Подключение в исполнении для открытого
монтажа
Если подключения для ХВС, ГВС, отопления, газа и
отвода предохранительного клапана прокладываются по
штукатурке, места для этих соединений можно разметить
с помощью соединительной консоли для открытого
монтажа (дополнительное оборудование).
Bild: Anschlusskonsole für Überputzausführung (Zubehör) für:
Gasthermen CGB
Bild: Anschlusskonsole für Überputzausführung (Zubehör) für:
Gaskombithermen CGB-K
Seite 15
Bild: Montageschablone Unterputz
Bild: Rohbaukonsole Unterputz (Zubehör) für: CGB-K, CGB mit FSW-120
Если подключения для ХВС, ГВС, отопления, газа и
отвода предохранительного клапана прокладываются под
штукатуркой, места для этих соединений можно разметить
с помощью консоли для стен без отделки (дополнительное
оборудование).
Консоль для стен без отделки (дополнительное
оборудование) для CGB-2K
Консоль для стен без отделки (дополнительное
оборудование) для CGB-2
Bild: Rohbaukonsole Unterputz (Zubehör)
Seite 15
Bild: Montageschablone Unterputz
Bild: Rohbaukonsole Unterputz (Zubehör) für: CGB-K, CGB mit FSW-120
