44 3064277_201503
23. Описание параметров
Адаптация конденсационного котла к системе отопления осуществляется
посредством выбора одной из 6 предварительно настроенных конфигураций
системы. Их отображение и настройка возможны с помощью модуля
управления AM или BM-2 в параметре HG40 только непосредственно на
установке. Этот параметр влияет на работу внутреннего насоса установки
и входа E2.

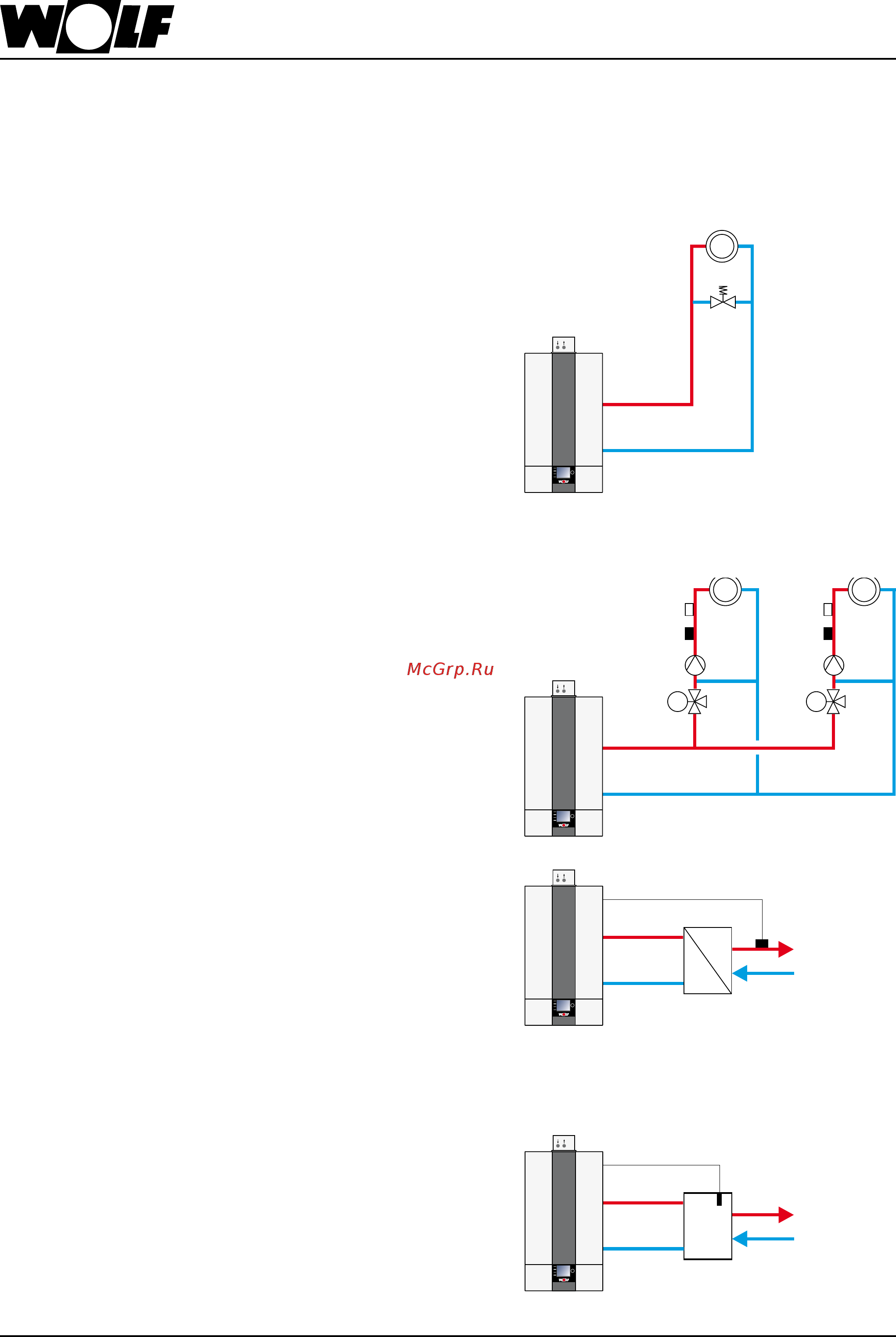

Конфигурация установки 01
Прямое подсоединение контура отопления
к конденсационному котлу и возможность других
смесительных контуров через модули управления
смесителем (заводская установка)
• Горелка начинает работать после запроса от напрямую
подсоединенного контура отопления или опционально
подсоединенных смесительных контуров
• Внутренний насос установки работает как насос
контура отопления
• Регулирование температуры котла; заданные значения
определяются контуром отопления или смесительными
контурами
• Вход E2: не используется
dHk
Конфигурация установки 11
Гидравлический разделитель с датчиком коллектора
• Горелка начинает работать после запроса от системы
регулирования температуры коллектора
• Внутренний насос установки работает как питающий
насос
• Регулирование температуры коллектора
• Вход E2: датчик коллектора
E2
SAF
Параметр HG40
Конфигурация установки
Конфигурация установки 02
Один или несколько смесительных контуров
через модули управления смесителем (нет прямого
подсоединения контура отопления
к конденсационному котлу)
• Горелка начинает работать после запроса от
подсоединенных смесительных контуров
• Внутренний насос установки работает как питающий
насос
• Регулирование температуры котла; заданные значения
определяются смесительными контурами
• Вход E2: не используется
MK1 MK2
MM
Конфигурация установки 11
Пластинчатый теплообменник как разделительный
компонент системы
• Горелка начинает работать после запроса от системы
регулирования температуры коллектора
• Питающий насос/насос контура отопления (ZHP)
работает как питающий насос при запросе от
коллектора
• Регулирование температуры коллектора
• Вход E2: датчик коллектора
SAF
E2
