68 3064277_201503
Если воздуховод/дымоход газового конденсационного котла проходит через
наружную стену (вид C13x), то номинальная мощность в режиме отопления должна
быть меньше 11 кВт (см. порядок действий в разделе «Ограничение максимальной
мощности нагрева»).
Необходимо обеспечить возможность проверки дымоходов на свободное
поперечное сечение. Согласно этому в помещении установки необходимо
обеспечить наличие минимум одного ревизионного и (или) проверочного люка по
согласованию с уполномоченным надзорным ведомством.
Соединения со стороны отходящих газов выполняются с использованием муфты
и уплотнения. Муфты должны быть всегда расположены против направления
стекания конденсата. Воздуховод/дымоход должен устанавливаться с уклоном
не менее 3° к газовому конденсационному котлу. Для его крепления в таком
положении необходимо установить скобы с относом от стены (см. примеры
монтажа).
Подсоединение к воздуховоду/
дымоходу
Расчетная длина воздуховода/дымохода или трубы для отвода ОГ состоит из
значений длины прямых труб и трубных колен.
Пример для системы 60/100
1)
:
прямой воздуховод/дымоход, длина 1,5 м L = прямая труба + колена
1 колено 87° ≙ 1,5 м L = 1,5 м + 1 x 1,5 м + 2 x 1,3 м
2 колена 45° ≙ 2 x 1,3 м L = 5,6 м
Расчет длины воздуховода/
дымохода
Указание: Чтобы предотвратить взаимное влияние воздуховода/дымохода над
крышей, рекомендуется соблюдать минимальное расстояние в 2,5 м
между воздуховодом и дымоходом.
1)
Эквивалентная длина системы:
60/100 80/125
Колено 87° 1,5 м 3 м
Колено 45° 1,3 м 1,5 м

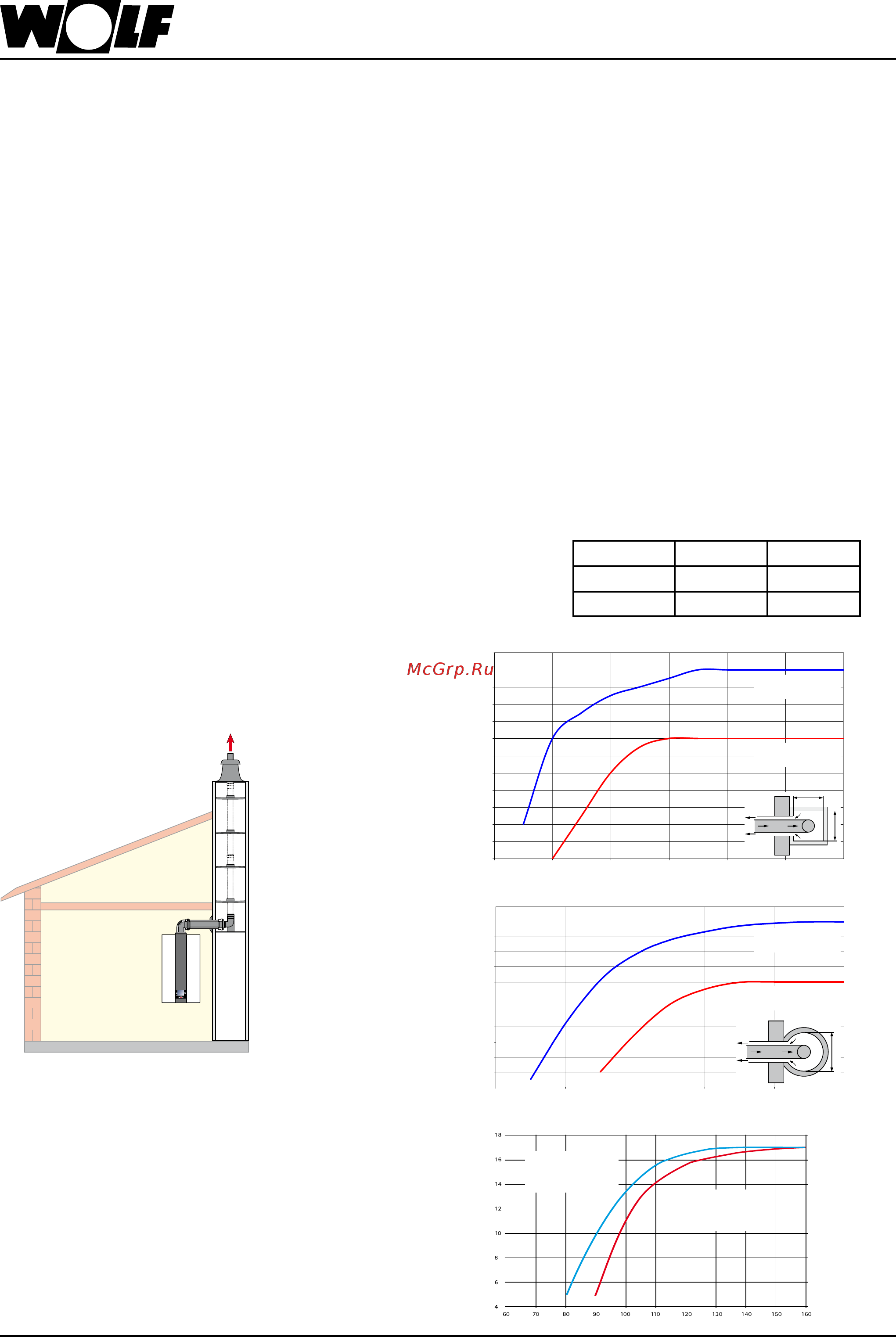

Минимальный размер шахты при эксплуатации
с забором воздуха из атмосферы, C93x
Предположение: В помещении
установки имеется 2 смотровых колена,
1 колено 87° и прямая труба 1,5 м
с опорным коленом 87°
C93x
Труба ОГ DN 80
8
9
10
11
12
13
14
15
16
17
18
19
20
100 110 120 130 140 150 160
Квадр. шахта [мм]
Соед. труба
DN 60/100
Соед. труба
DN 80/125
Макс. верт. длина [м]
a
a
8
9
10
11
12
13
14
15
16
17
18
19
20
110 120 130 140 150 160
Соед. труба
DN 60/100
Соед. труба
DN 80/125
Кругл. шахта [мм]
Макс. верт. длина [м]
Труба ОГ DN 80
Ø
36. Указания по проектированию
воздуховода/дымохода
Макс. длина шахты [м]
Попер. сечение шахты [мм]
Соед. труба
DN 60/100
кругл.
Соед. труба
DN 60/100
квадр.
Труба ОГ DN 80
