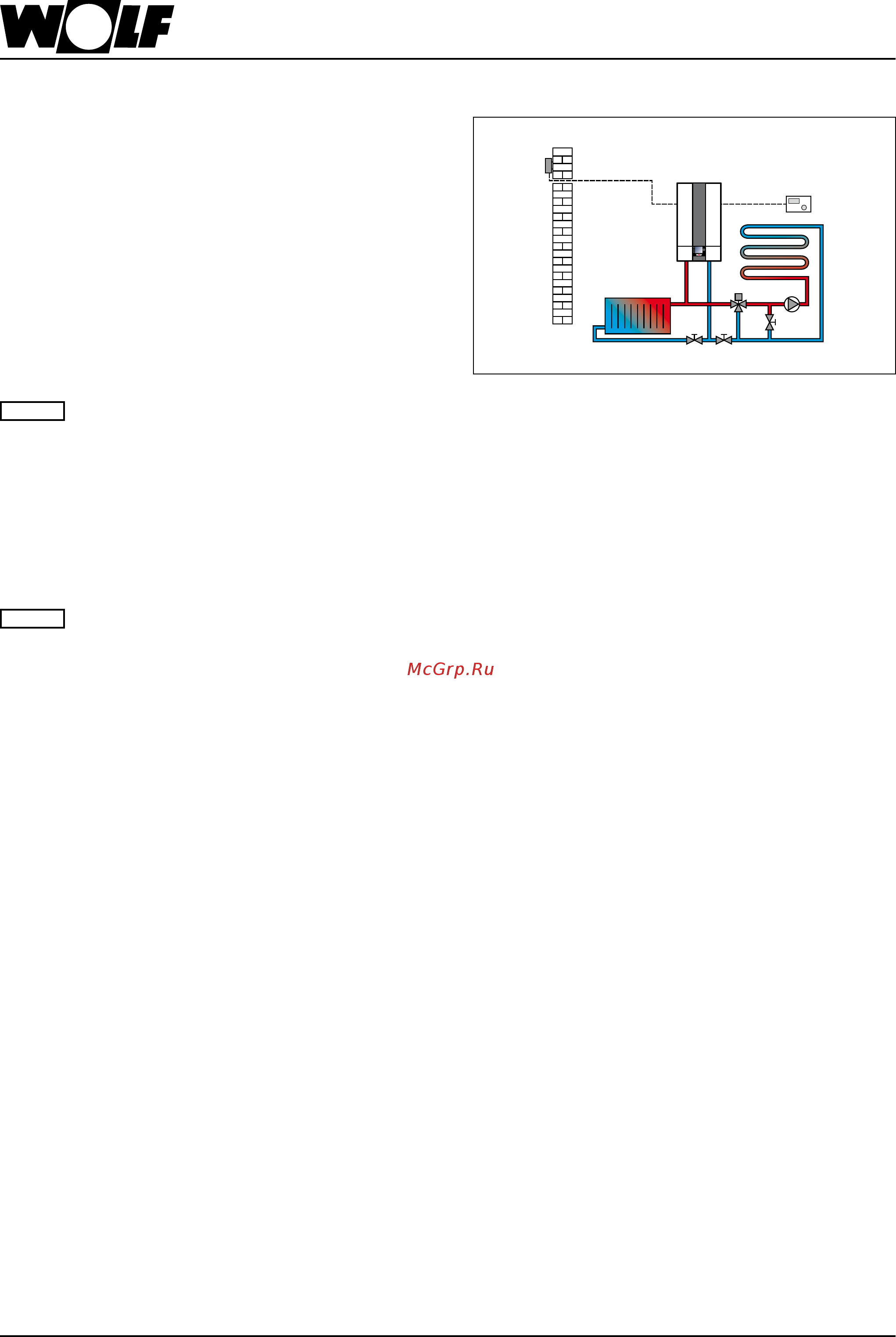

80 3064277_201503
Теплый пол
Циркуляция воды ГВС
Для систем отопления с пластмассовыми трубами
рекомендуется использовать антидиффузионные трубы,
чтобы предотвратить диффузию кислорода через стенки
труб.
При эксплуатации конденсационного котла
в комбинации с теплым полом рекомендуется
использовать мембранный расширительный бак
с полезным объемом на 20 % больше, чем тре-
буется согласно стандарту DIN 4807-2. Слишком
малый размер мембранного расширительного
бака ведет к попаданию кислорода в систему
отопления, а тем самым к ее коррозии.
Внимание
При наличии труб с антидиффузионной защитой
подсоединение теплого пола (в зависимости падения
давления в системе) может выполняться напрямую до
мощности нагрева 13 кВт.
Для теплого пола требуется всегда устанавливать реле
температуры, которое защищает трубы от перегрева.
При подсоединении теплого пола с потребностью в мощ-
ности более 13 кВт требуется 3-ходовой смеситель (доп.
оборудование MM), а также дополнительный насос.
В обратной линии следует предусмотреть регулировочный
клапан, с помощью которого при необходимости можно
уменьшить излишний напор дополнительного насоса.
Пользователю системы не разрешается
изменять настройки регулировочных клапанов.
Если трубы не обеспечивают защиту от
диффузии, необходимо разделение системы
посредством теплообменника. Использование
антиокислителей недопустимо.
Если параллельно теплому полу эксплуатируется еще один
контур отопления, он должен быть согласован с теплым
полом с гидравлической точки зрения.
Внимание
Циркуляционная линия должна иметь тепловую изоля-
цию согласно законодательным предписаниям. Насос
рециркуляции ГВС должен быть подключен к системе
регулирования установки на выходе A1, так как с по-
мощью параметра HG14 можно настраивать три разных
программы циркуляции.
Теплый пол
37. Указания по проектированию
теплого пола/Циркуляция
