32 3064277_201503

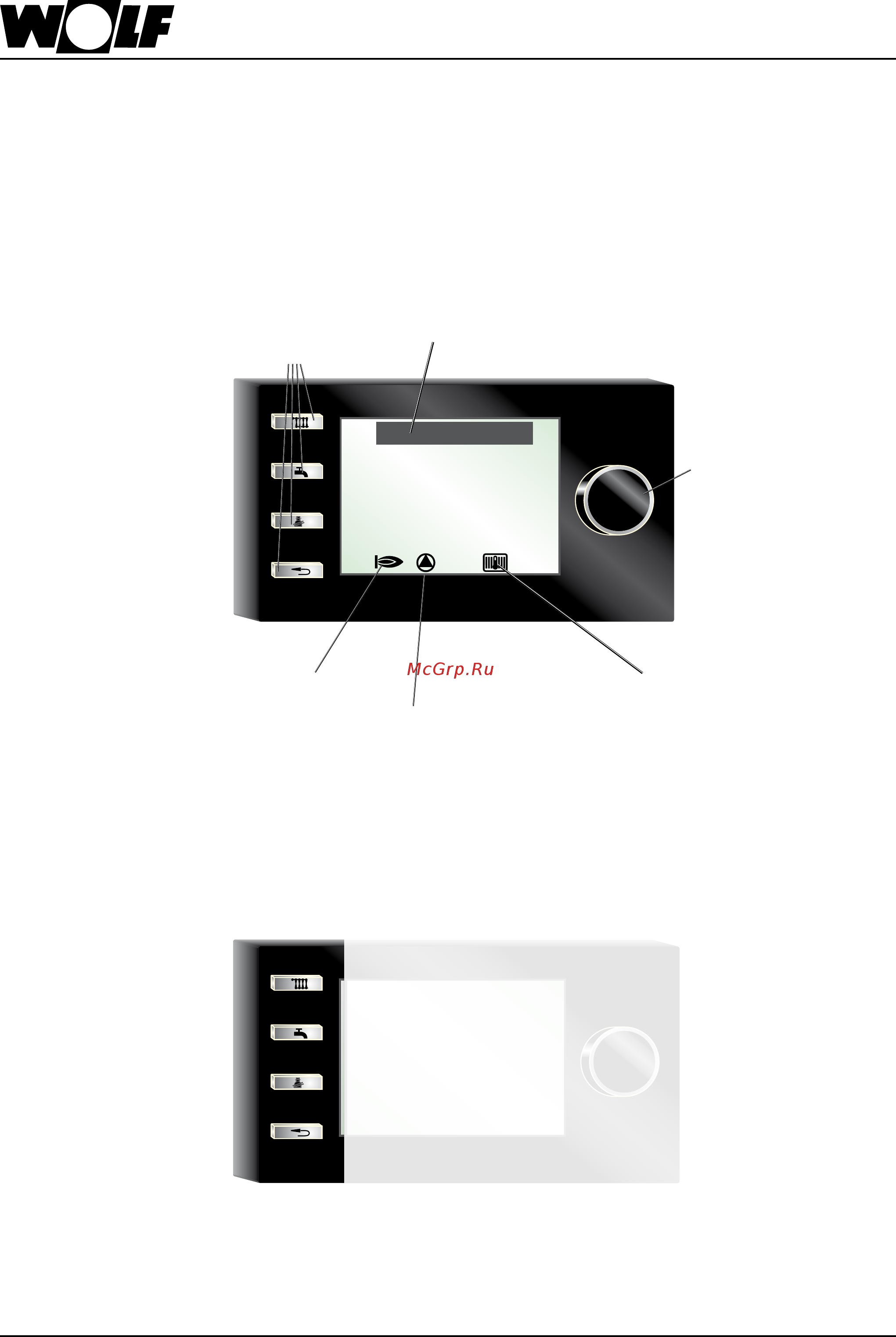

18. Модуль управления AM
Общий вид модуля AM
Режим
Отопление
Статус горелки
Вкл.
Статус
Индикатор состояния
Ручка основных
функций
Кнопки быстрого доступа
Кнопка 1
Кнопка 2
Кнопка 3
Кнопка 4
Горелка включена
Насос отопления
включен
Теплогенератор в режиме
отопления
Указание:
Если в теплогенераторе Wolf отсутствует модуль управления AM,
эта страница не имеет значения!
Информация о других функциях и пояснения изложены в руко-
водстве по монтажу для специалиста
или в руководстве по эксплуатации для пользователя модулей
управления AM
Заданная температура теплогенератора
(если BM-2 как пульт ДУ – не используется)
Заданная температура ГВС
(если BM-2 как пульт ДУ – не используется)
Активация режима «Трубочист»
(только для специалистов)
Квитировать неисправность/завершить/назад
Кнопка 1
Кнопка 2
Кнопка 3
Кнопка 4
