3064277_201503 59
Комбинированная установка оснащена регу-
лируемым ограничителем расхода (количества
забираемой воды для ГВС).
Ограничитель расхода поставляется с заводской
настройкой расхода на 8 л/мин.
Расход можно изменить с помощью зеленого регулятора
на ограничителе.
Диапазон регулировки ограничителя расхода: 5–13 л/мин.
Порядок действий:
• Вытянуть зеленый регулятор рукой вперед.
• Увеличить расход
повернуть в направлении + против часовой стрелки.
Уменьшить расход
повернуть в направлении - по часовой стрелке.
Проверить установленный расход по индикации на модуле
управления AM или BM-2.
• Вдавить зеленый регулятор рукой до фиксации.
Рекомендованный расход
Тип установки ΔT=40K ΔT=50K
CGB-2K-20 8,6 л/мин 6,8 л/мин
CGB-2K-24 10 л/мин 8 л/мин

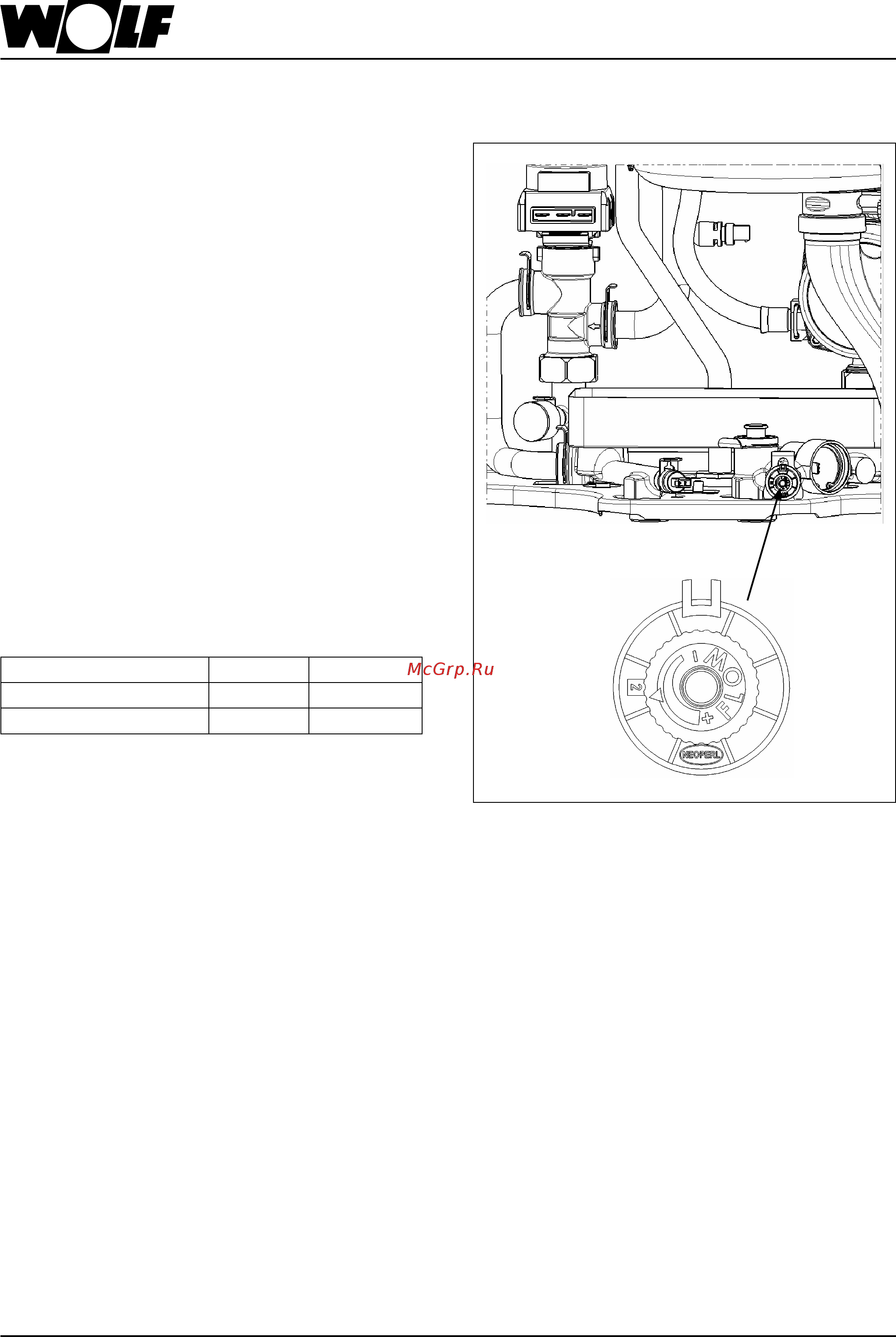

32. Настройка ограничителя расхода
Ограничитель расхода
