56 3064277_201503

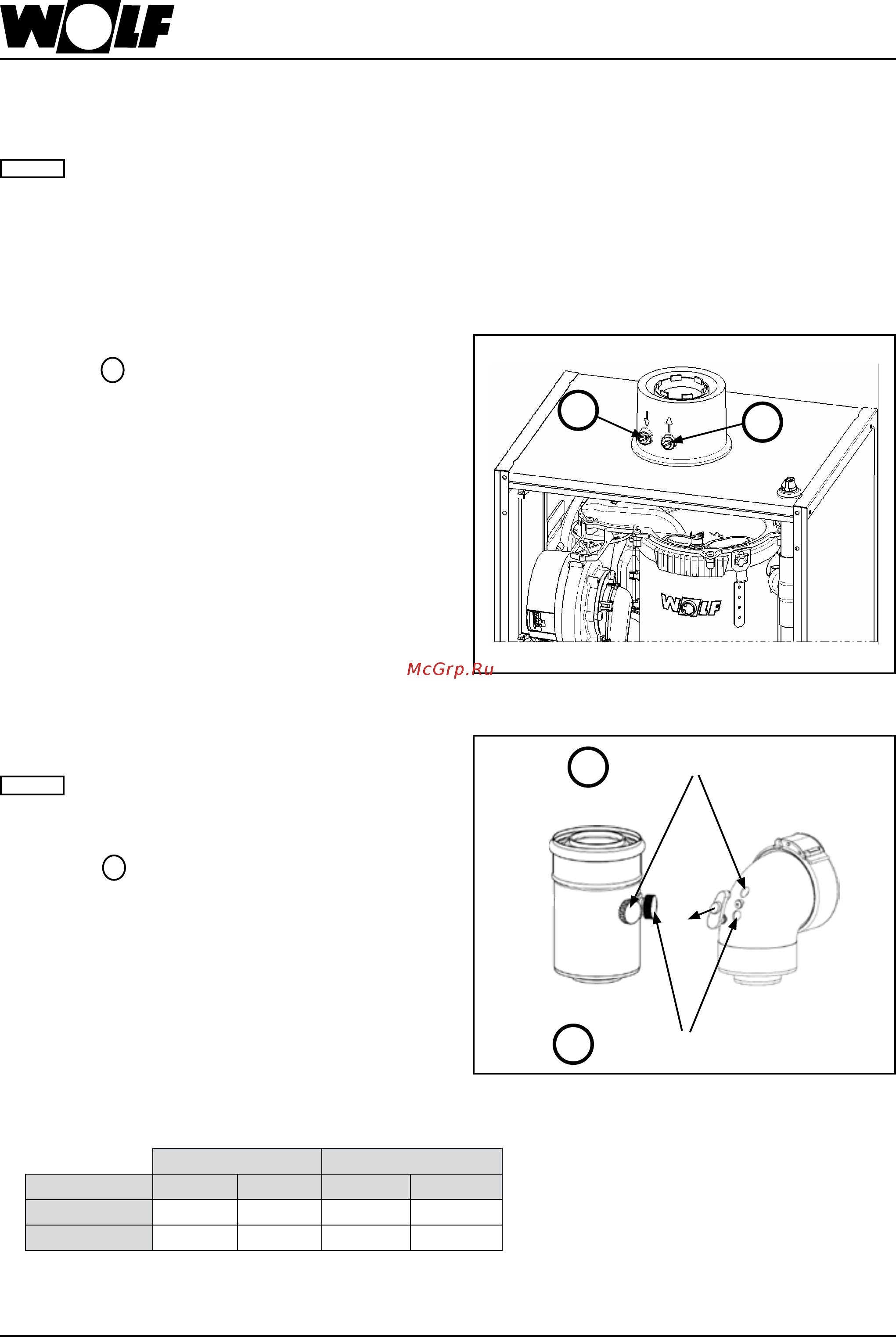

30. Измерение параметров сгорания
Конденсационный котел оснащен электронной системой регулирования сгорания, которая обеспечивает оптимальные
характеристики сгорания. При первом включении и техническом обслуживании необходимо только контрольное
измерение CO, CO
2
или O
2
. Параметры сгорания необходимо изменять при закрытой установке.
При каждом изменении таких компонентов, как плата GBC-e, смешивающее устройство, горелка и
газовый клапан, необходимо выполнение измерения параметров отработавших газов специалистом.
Внимание
Измерение всасываемого воздуха
1. Открутить A из левого измерительного отверстия
винт
2. Открыть газовый шаровой кран.
3. Вставить измерительный щуп.
4. Включить конденсационный котел и выбрать
функцию «Трубочист» с помощью функциональных
кнопок.
5. Измерить температуру и CO
2
.
6. Если содержание CO
2
больше 0,3 % в случае
концентрического воздуховода/дымохода, то в трубе
ОГ имеется негерметичность, которую необходимо
устранить.
7. После завершения измерения выключить установку,
вынуть измерительный щуп и закрыть измерительное
отверстие. При этом проследить за плотностью
закручивания винта
Измерение параметров отработавших газов
При открытом измерительном отверстии
отработавшие газы могут попасть в
помещение, где находится установка.
Существует опасность удушья.
1. Открутить B винт из правого измерительного
отверстия.
2. Открыть газовый шаровой кран.
3. Вставить измерительный щуп.
4. Включить конденсационный котел и выбрать
функцию «Трубочист» с помощью функциональных
кнопок.
5. Не менее чем через 60 секунд работы выполнить
измерение сначала при минимальной, а затем
максимальной мощности.
6. Значения ОГ (см. таблицу с допустимыми
значениями)
Установка на 14 кВт Установка на 20/24 кВт
Вид газа CO
2
в % O
2
в % CO
2
в % O
2
в %
Прир. газ E/H/LL 7,8–9,8 3,5–7,0 7,5–9,9 3,2–7,5
Сжиж. газ 9,1–11,4 3,5–7,0 9,0–11,5 3,8–7,5
7. После завершения измерения выключить установку,
вынуть измерительный щуп и закрыть измерительное
отверстие. При этом проследить за плотностью
закручивания винта/уплотнением!
Внимание
Измерение параметров отработавших газов
Указание: После каждого включения установки система
регулирования сгорания выполняет автоматическую
калибровку. При этом возможно повышении
эмиссии CO.
Поэтому измерение эмиссии следует проводить
только через 60 секунд после запуска горелки.
Seite 30
A
B
Измерение всасываемого воздуха и параметров ОГ для
системы ОГ 60/100 при опциональном исполнении установки
Измерительное отверстие ОГ
Измерительное отверстие ОГ
A
B
