16 3064277_201503
9. Монтаж
Сначала требуется определить монтажное положение
установки. При этом в случае соединения для отвода
отработавших газов необходимо учитывать боковые
расстояния до стен и потолка, а также до уже имеющихся
соединений для газа, отопления, ГВС и электричества.
Минимальные расстояния
Для выполнения работ по проверке и техническому
обслуживанию устройства рекомендуется соблюдать
минимальные расстояния, так как в ином случае
невозможно обеспечить достаточный контроль и про-
верку работоспособности установки при техническом
обслуживании.
Установку разрешается размещать только
в помещениях, защищенных от воздействия
отрицательных температур.
Также необходимо обеспечить свободный доступ спереди
ко всем компонентам газового конденсационного котла.
Требуется обеспечить возможность измерения значений
отработавших газов. Если требования к минимальным
расстояниям и доступности не соблюдаются, сотрудники
компании Wolf могут потребовать обеспечить такую
доступность в случае вызова сервисной службы.
Эксплуатация во влажных помещениях
Газовый конденсационный котел Wolf в состоянии поставки
при эксплуатации с забором воздуха из атмосферы
соответствует степени защиты IPx4D. При размещении во
влажных помещениях должны быть выполнены следующие
условия:
– эксплуатация с забором воздуха из атмосферы;
– соблюдение степени защиты IP 4D;
– все входящие и отходящие электрические провода
должны быть проведены через кабельные сальники
с разгрузкой от натяжения и закреплены. Резьбовые
кабельные сальники должны быть хорошо затянуты,
чтобы предотвратить попадание воды внутрь установки!
Звукоизоляция: при критических условиях монтажа
(например, при монтаже на стене из сухого стройматериала)
могут потребоваться дополнительные меры для
предотвращения распространения корпусного шума
от устройства. В этом случае следует использовать
звукоизолирующие дюбели, а при необходимости –
резиновые буферы или шумоизоляционные ленты.
В воздухе для горения, подаваемом к установке,
а также в помещении, где она находится, не
должно быть химических веществ, например,
фтора, хлора или серы. Такого рода вещества
могут содержаться в аэрозолях, красках,
клеях, растворителях и чистящих средствах.
В неблагоприятном случае они могут привести
к возникновению коррозии, в том числе и
в системе дымоотвода.
Соблюдение расстояния от установки до
горючих строительных материалов или горючих
составных элементов не требуется, так как при
номинальной тепловой мощности устройства
температура не поднимается выше 85 °C.
Однако в помещении, где находится установка,
не следует использовать взрывоопасные или
легковоспламеняющиеся материалы, так как
при этом возникает опасность пожара или
взрыва!
При монтаже необходимо проследить за
тем, чтобы в газовую установку не попали
посторонние предметы (например, пыль
от сверления отверстий), так как это может
привести к возникновению неисправностей.
Внимание

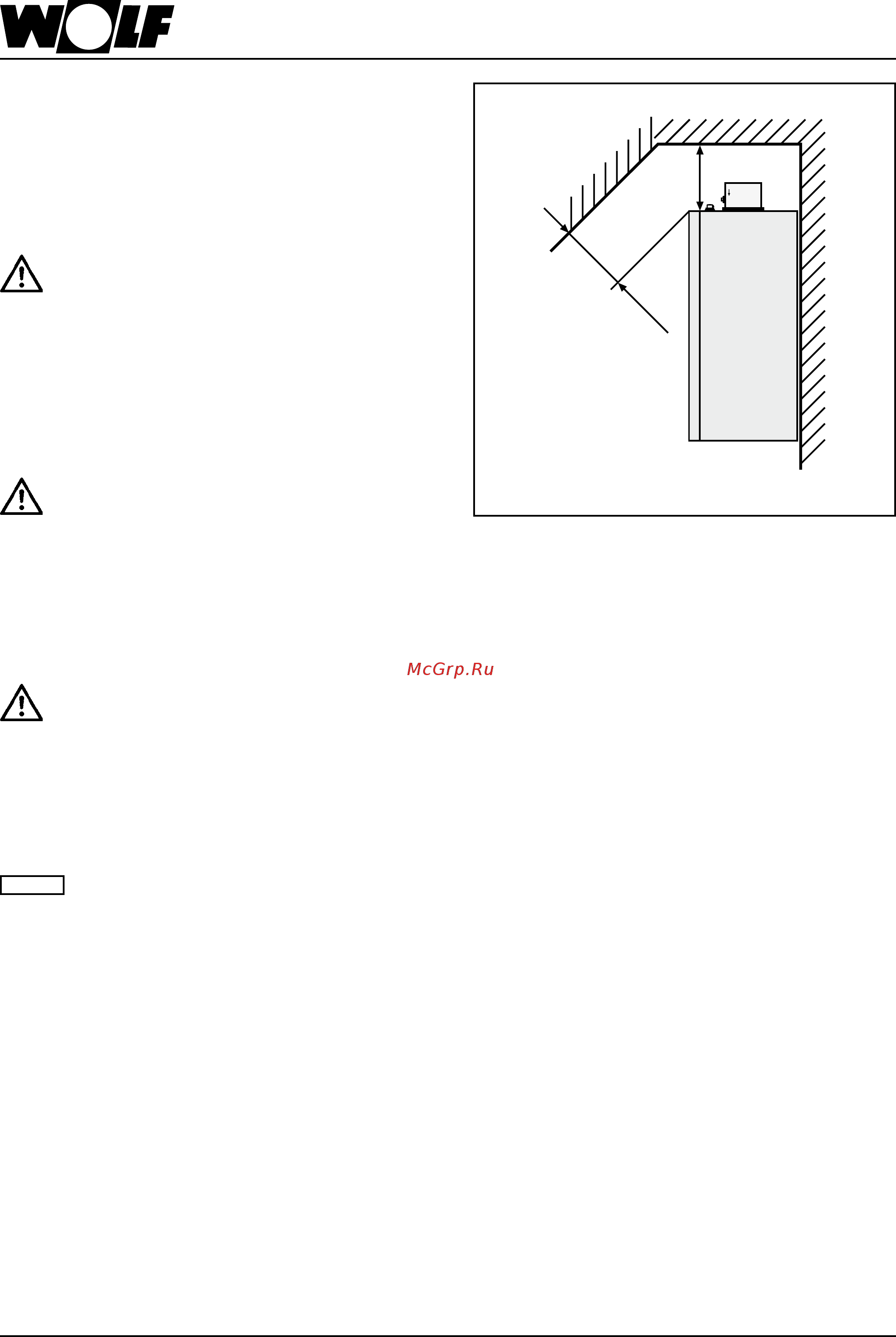

Минимальные расстояния
Боковые расстояния не менее 40 мм
min.
500 mm
min.
465 mm
мм
мин.
мм
мин.
