52 • vacon ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
6
6.1.5.2. Типоразмеры преобразователей частоты Vacon и подсоединение кабелей
Примечание. Если вы хотите установить внешний тормозной резистор, используйте отдельное Руководство
по установке тормозного резистора. Ознакомьтесь так же с Главой «Присоединение
встроенного тормозного резистора (Internal brake resistor connection, P6.7.1)» на стр. 95
данного Руководства.

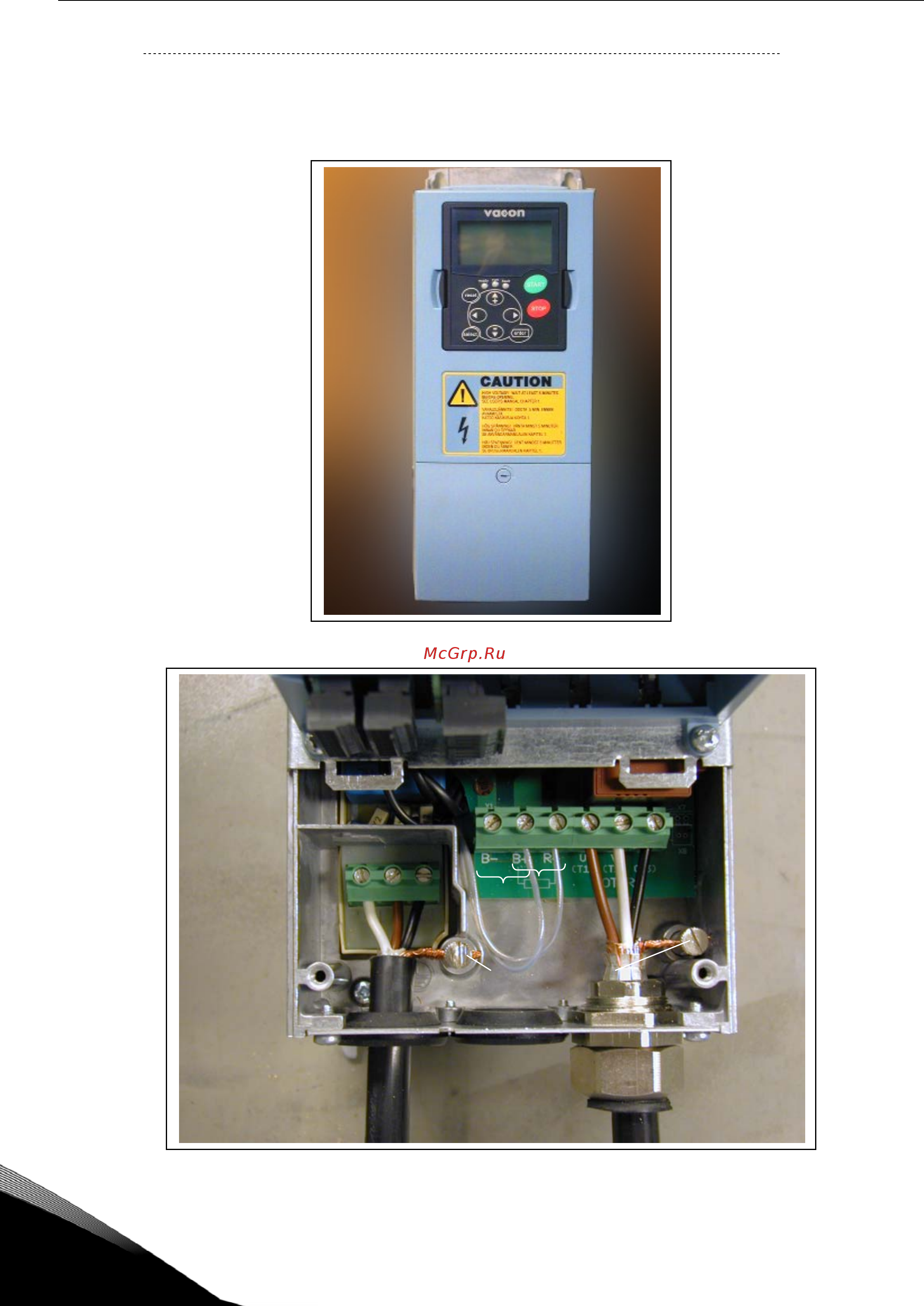

Рисунок 6-7. Преобразователь частоты Vacon NX, FR4
Рисунок 6-8. Подсоединение кабелей в преобразователе частоты Vacon NX, FR4
Сетевой
кабель
Кабель
двигателя
Клеммы
заземления
Клеммы
тормозного
резистора
Клеммы
постоянного
тока
