ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ vacon • 53
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
6

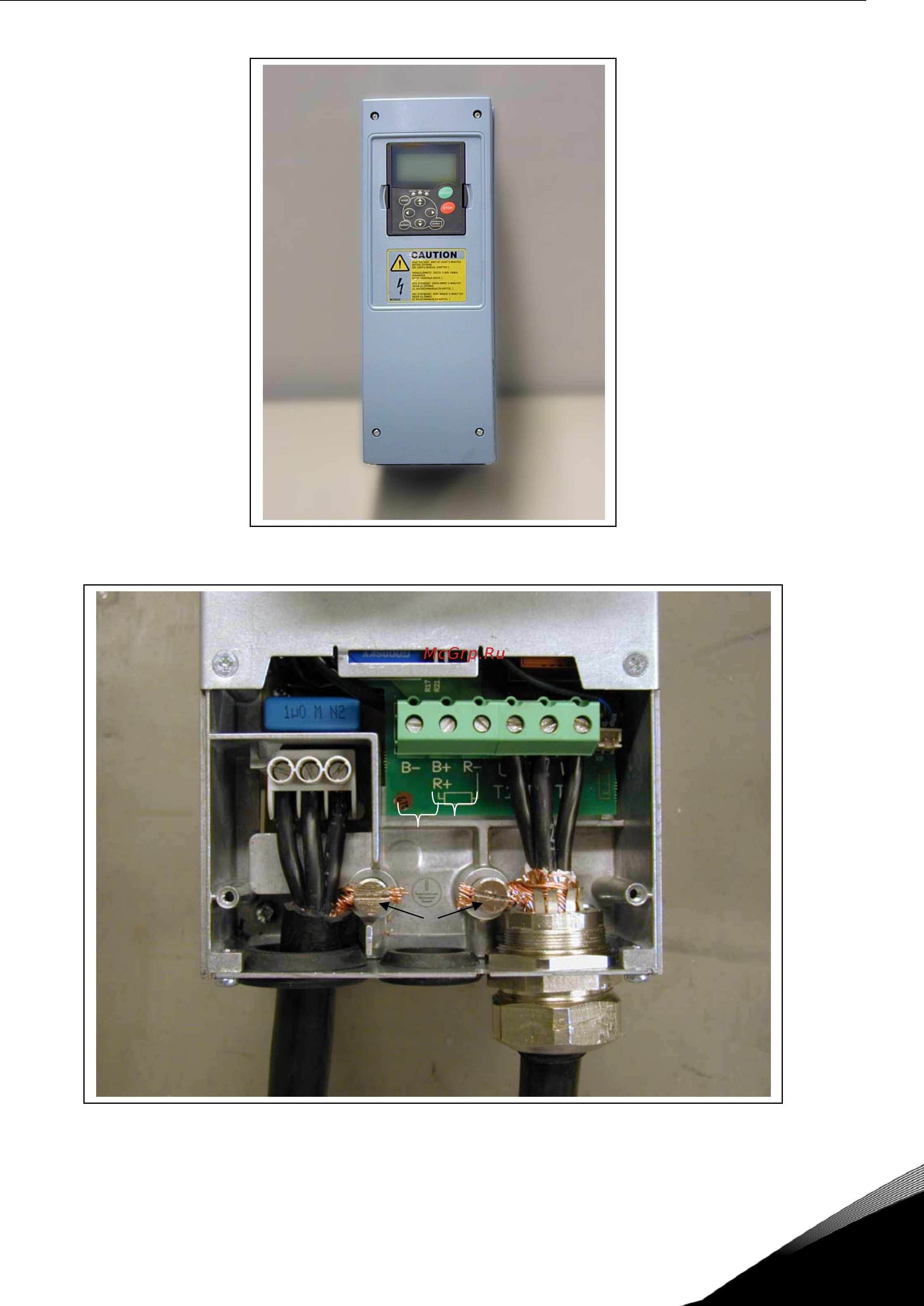

Рисунок 6-9. Преобразователь частоты Vacon NX, FR5
Рисунок 6-10. Преобразователь частоты Vacon NX, FR5
Сетевой
кабель
Кабель
двигателя
Клеммы
заземления
Клеммы
тормозного
резистора
Клеммы
постоянного
тока
