54 • vacon ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
6

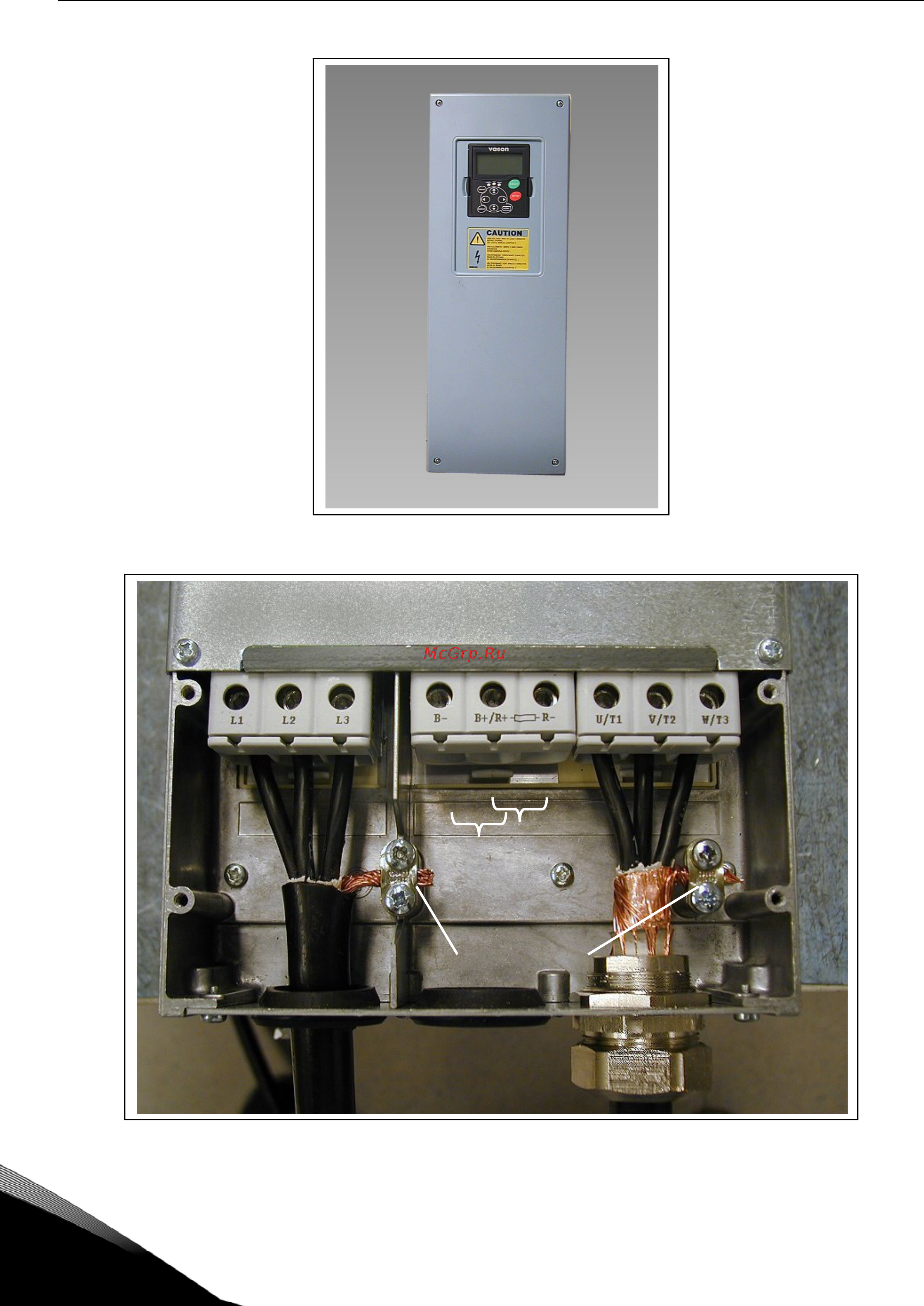

Рисунок 6-11. Преобразователь частоты Vacon NX, FR6
Рисунок 6-12. Подсоединение кабелей в преобразователе частоты Vacon NX, FR6
Клеммы
тормозного
резистора
Сетевой
кабель
Кабель двигателя
Клеммы
заземления
Клеммы
постоянного
тока
