6.2 Цифровые и аналоговые входы
DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com 107
6.2 Цифровые и аналоговые входы
Параметр Р-15 предназначен для настройки режима работы и
функционального назначения как цифровых, так и аналоговых входов.
Заданное значение зависит от параметра Р-12.

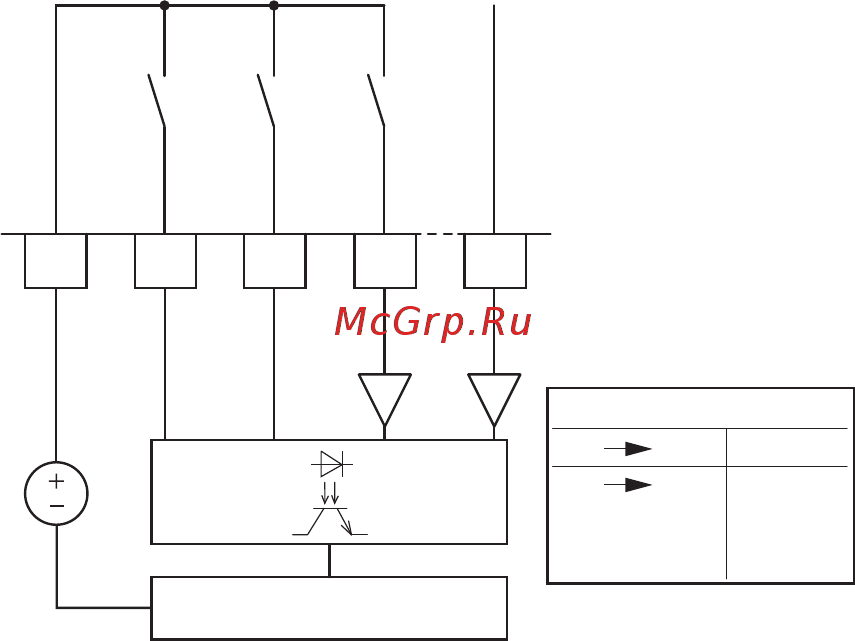

Рисунок 58: цифровые и аналоговые входы
Работа преобразователя частоты DC1 через управляющие клеммы
(P-12 = 0, P-15 = 5) включена со следующими настройками по умолчанию:
• DI1 (управляющая клемма 2): FWD (включение поля с вращением
по часовой стрелке);
• DI2 (управляющая клемма 3): REV (включение поля с вращением
против часовой стрелки);
• DI3/AI2 (управляющая клемма 4): FF1 (постоянная частота 1 = Р-20;
DS = 15 Гц);
• АI1/DI4 (управляющая клемма 6): аналоговый вход заданного значения
(0–10 В).
При одновременной активации управляющих клемм 2 (FWD) и 3 (REV)
в конфигурации по умолчанию происходит включение быстрого торможения
торм2 (Р-24).
2
DI1
FWD
+24 V
3
DI2
REV
4
DI3
AI2
FF1
6
AI1
DI4
f-Soll
1
+24 V Out
< 100 mA
CPU
0...+10 V/
20 mA
P-12 = 0
DI3 AI2
AI1 DI4
P-15 = 4
P-15 = 2
P-15 = 8
P-15 = 9
