4 Эксплуатация
4.3 Ввод в эксплуатацию с использованием управляющих клемм (настройки по умолчанию)
DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com 87

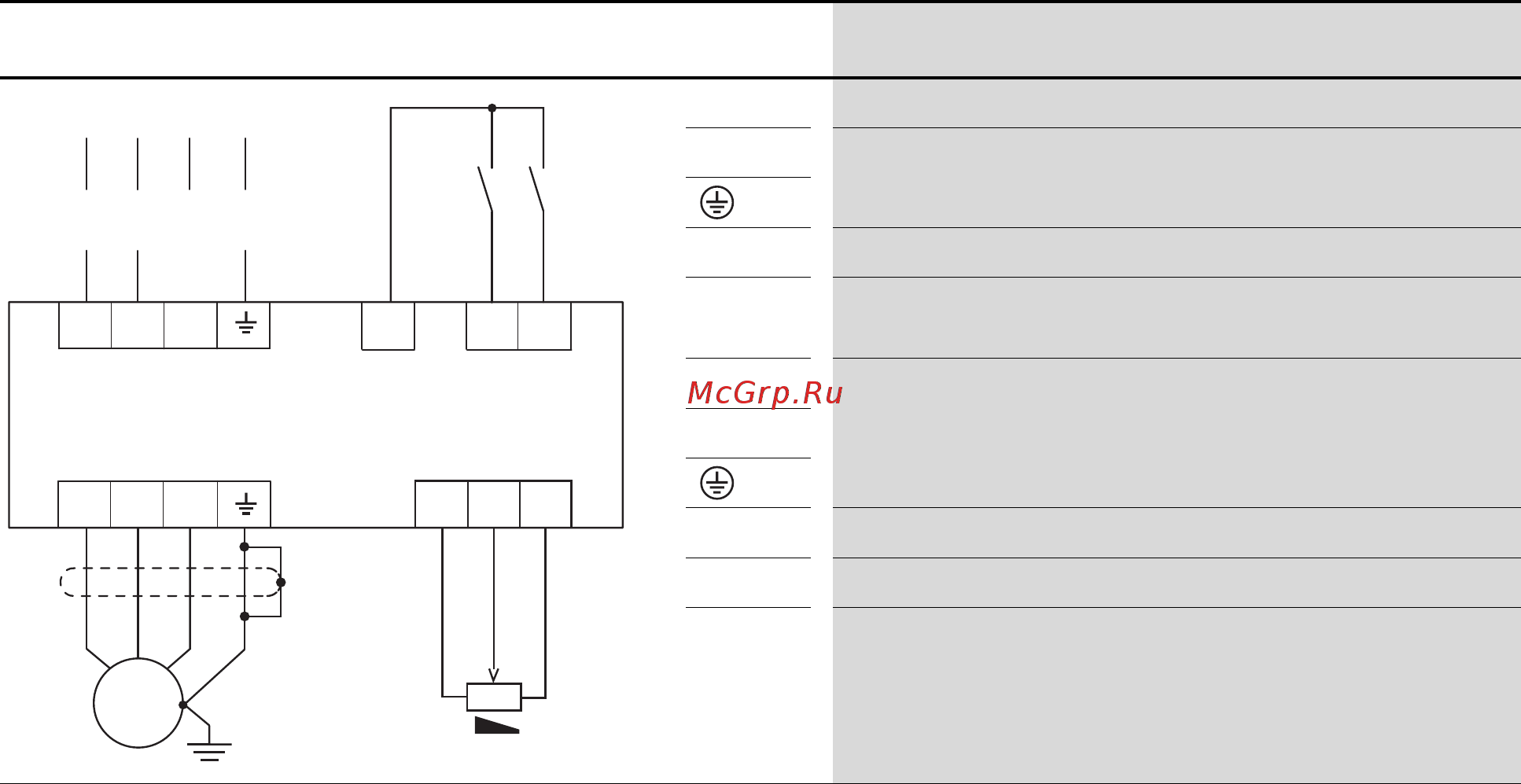

Пример подключения двигателя переменного тока
При запуске с вращением поля против часовой стрелки значение частоты
указано отрицательным (кроме DC1-S2...).
▶ На данном этапе можно задать частоту на выходе (0–50 Гц) и,
соответственно, скорость вращения подключенного трехфазного
двигателя (0 – n
Motor
) с помощью потенциометра, подсоединенного к
клемме 6 (пропорциональное значение напряжения в диапазоне 0–+10 В).
Присутствует задержка изменения частоты на выходе соответственно
указанным линейным ускорению и торможению. В заводских установках
по умолчанию данные значения заданы как 5 с и 10 с соответственно для
типоразмера FS4.
Линейное ускорение и торможение определяют скорость изменения частоты
от 0 до f
max
(WE = 50 Гц) и от f
max
до 0 соответственно.
График процесса при включении сигнала запуска (FWD/REV) и подаче
максимального напряжения заданной точки (+10 В) изображен на Рис. 55
(Страница 88). Скорость вращения двигателя следует за частотой на выходе
в зависимости от нагрузки и момента инерции (скольжения) от 0 до n
max
.
При отключении сигнала запуска (FWD/REV) происходит немедленная
остановка преобразователя (STOP). В двигателе начинается
неконтролируемый процесс остановки (см. a на Рис. 55).
Продолжительность ускорения задается параметром Р-03.
Информация об установках и описание параметров приведены в разделе
«Управление приводами», Страница 121.
Пример подключения двигателя переменного тока Клемма Назначение
L1/L Подключение однофазного сетевого напряжения DC1-S2…
L2/N
Подключение заземления
1 Управляющее напряжение +24 В (выход, до 100 мА)
2 FWD, разрешение запуска (вращение поля определяется
подключением двигателя)
U Подключение однофазного двигателя переменного тока
V
5 Заданное значение напряжения +10 В (выход, до 10 мА)
6 Значение опорной частоты f-Set (вход, 0–+10 В)
7 Опорное напряжение (0 В)
PE
PE
WVU
M
3 ~
675
1 23
+24 V
FWD
0...+10 V
0 V
+10 V
L3
L1/L
L2/N
L
N
L3L1
L2
REV
f-Soll
