6 Параметры
6.2 Цифровые и аналоговые входы
DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com 115
6.2.2.4 Трехпроводное управление
При так называемом трехпроводном управлении команды запуска и остановки
задаются переключателями с пружинным возвратом (импульсными),
наподобие управления контакторами.
Конфигурация параметров должна быть произведена следующим образом:
P-12 = 0 → P-15 = 10 или 11 ; P-12 = 5 → P-15 = 4, 5 или 6
Режим кнопочной панели (P-12 = 0)
Пользовательский режим ПИ-регулятора (Р-12 = 5)
Пример
P-12 = 0; P-15 = 11

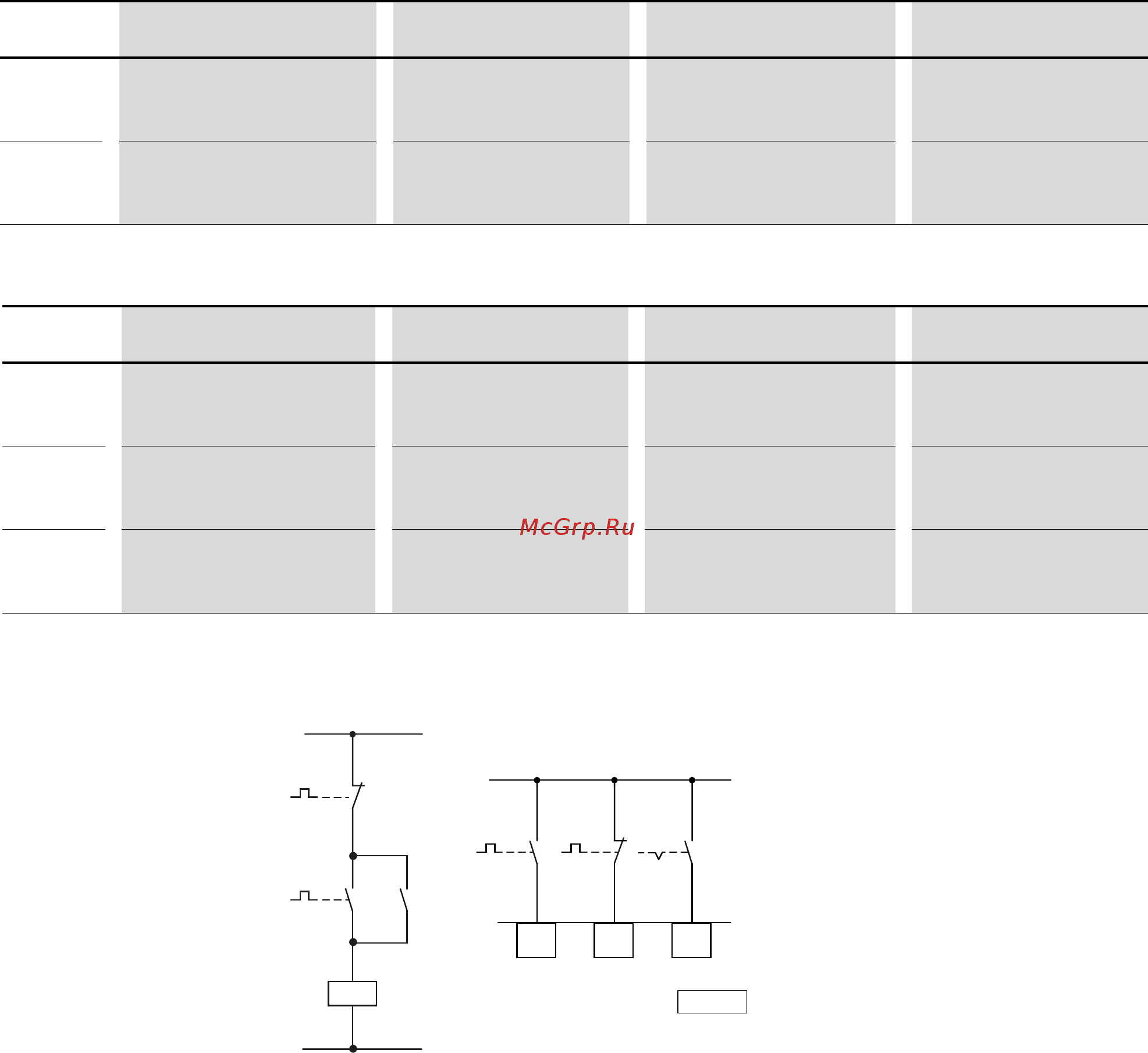

Рисунок 66: пример управления контакторами и трехпроводного управления
Стандартная схема управления для привода с переключателями с пружинным
возвратом (Н.З., Н.О.) и запиранием:
при Р-15 = 11 данная схема управления создается с помощью управляющих
клемм 2 (DI1) и 3 (DI2), при этом клемма 4 (DI3) может быть использована для
активации изменения направления (FWD REV) (реверсивный пускатель).
P-15 DI1 DI2 DI3 AI1
10 Нормально-разомкнутый (Н.Р.)
передний фронт импульса при
запуске
Нормально-замкнутый (Н.З.)
задний фронт импульса при
остановке
0 = выбранный источник
заданного значения
1 = постоянная частота 1
Заданное значение на AI1
11
Нормально-разомкнутый (Н.Р.)
передний фронт импульса при
запуске
Нормально-замкнутый (Н.З.)
задний фронт импульса при
остановке
Нормально-разомкнутый (Н.Р.)
Передний фронт импульса для
разворота
Заданное значение на AI1
P-15 DI1 DI2 DI3 AI1
4 Нормально-разомкнутый (Н.Р.)
Передний фронт импульса для
запуска
Нормально-замкнутый (Н.З.)
Задний фронт импульса
для остановки
Обратная связь ПИ
Аналоговый вход
Аналоговый вход
5 Нормально-разомкнутый (Н.Р.)
Передний фронт импульса для
запуска
Нормально-замкнутый (Н.З.)
Задний фронт импульса для
остановки
0 = ПИ-регуляция
1 = постоянная частота 1
Обратная связь ПИ
Аналоговый вход
6 Нормально-разомкнутый (Н.Р.)
Передний фронт импульса для
запуска
Нормально-замкнутый (Н.З.)
Задний фронт импульса для
остановки
внешняя неисправность:
0 = неисправность
1 = работа
Обратная связь ПИ
Аналоговый вход
K1
K1
RUN
STOP
DI1
STOP
+ 24 V
2
DI2
3
RUN
P15 = 11
DI3
4
OFF = FWD
ON = REV
