3 Установка оборудования
3.4 Выполнение электрических подключений
68 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com
3.4.1.2 Соединительные кабели
Длина экранированных кабелей между преобразователем частоты и
двигателем должна быть как можно короче.
▶ Подключить экран на обоих концах кабеля к защитному заземлению,
обеспечив большую площадь контакта поверхности (с охватом 360°) (РЕ)
. Подключение к защитному заземлению для экранированных линий
(PES) должно располагаться в непосредственной близости от преобразо-
вателя частоты и прямо на клеммной коробке двигателя.
▶ Оплетка на конце экрана должна оставаться целостной и неразмотанной.
Ее можно закрепить защитной пластиковой трубкой или резиновой
втулкой. В качестве альтернативы, дополнительно к используемому
кабельному хомуту с большой площадью поверхности, можно скрутить
экранирующую оплетку на конце кабеля и подсоединить к клемме
защитного заземления. Для соответствия параметрам ЭМС длина данного
скрученного участка оплетки должна быть минимальной (→ Рисунок 39).

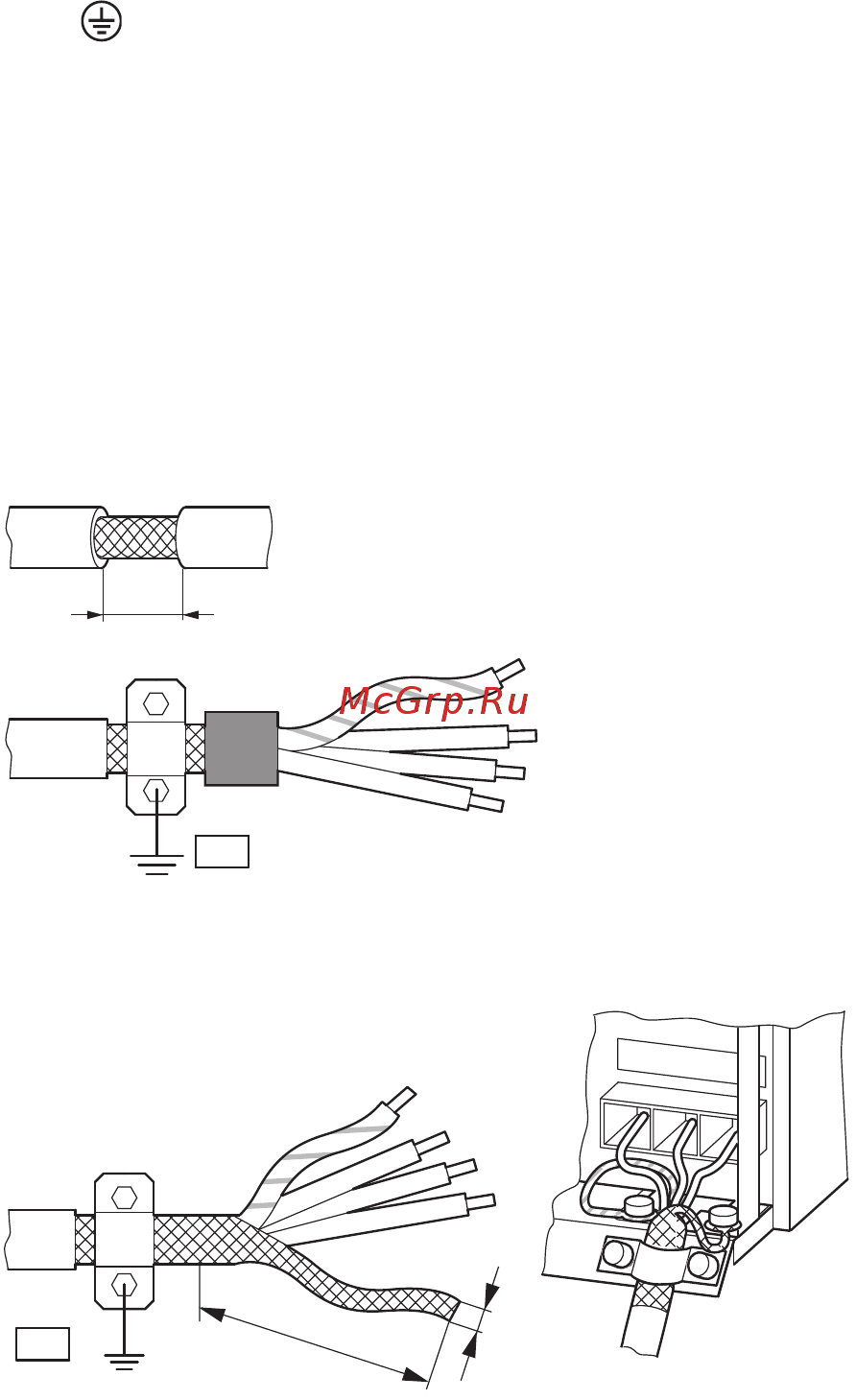

Рисунок 38: подсоединение экранированного кабеля
Рисунок 39: подсоединение кабеля со скрученной экранирующей оплеткой.
Рекомендуемое соотношение размеров:
b ≥ 1/5 a
В качестве кабеля двигателя рекомендуется использовать экранированный
4-жильный кабель. Желто-зеленая жила предназначена для подключения
к контактам защитного заземления двигателя и преобразователя частоты, что
позволяет снизить величину компенсирующего тока в экранирующей оплетке.
На рисунке ниже изображено поперечное сечение 4-жильного
экранированного кабеля для подключения двигателя (рекомендуемые
параметры).
15 mm
(0.59’’)
PES
U/T1
V/T2
W/T3
a
b
PES
