3 Установка оборудования
3.4 Выполнение электрических подключений
DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com 77

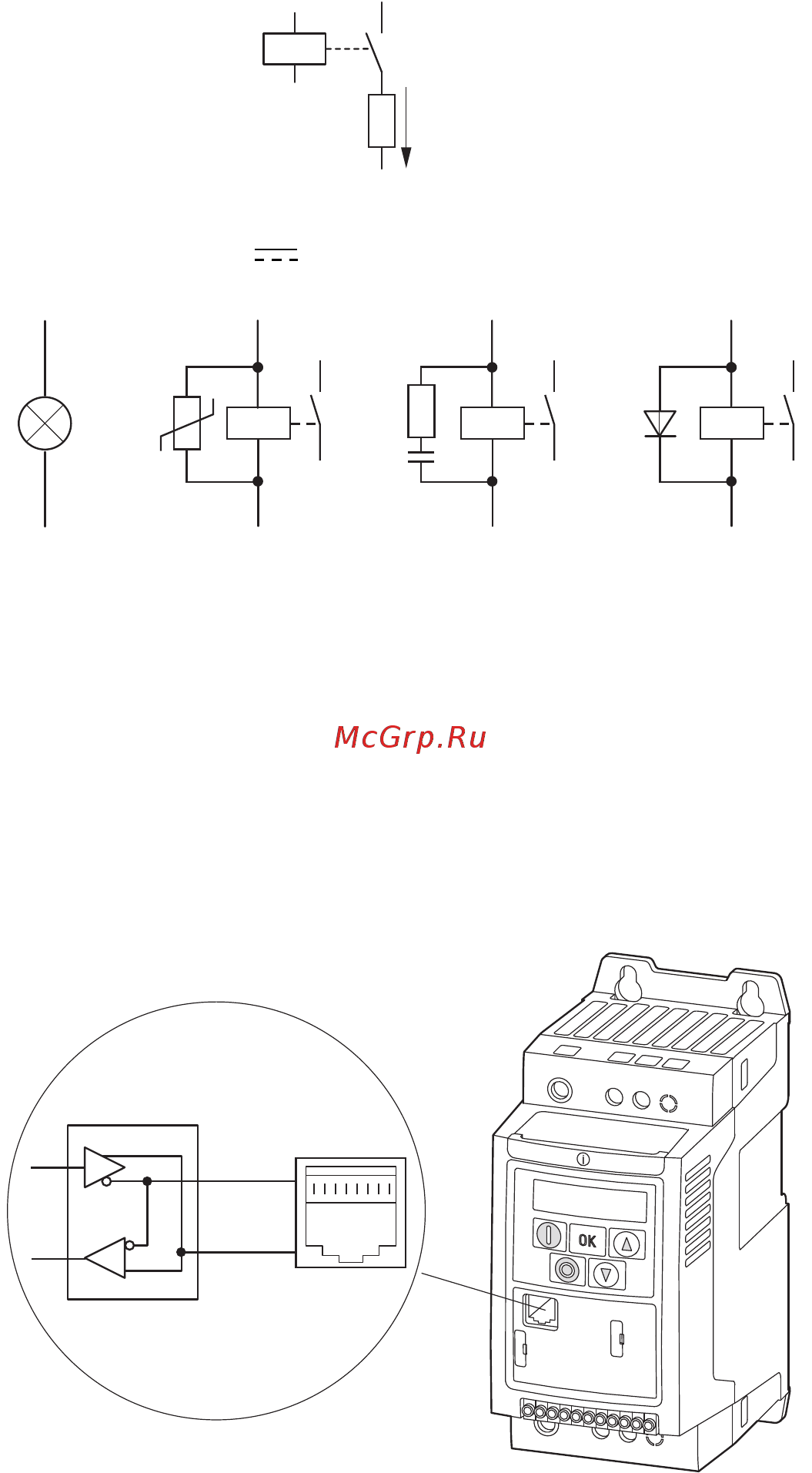

Рисунок 49: примеры подключения с цепью защиты от перегрузок
3.4.2.8 Интерфейс RJ 45
Благодаря наличию порта RJ 45 преобразователь частоты DC1 может
быть напрямую подключен к модулю связи и интерфейсной шине.
Внутреннее подключение RS-485 передает Modbus RTU.
Рисунок 50: интерфейс RJ 45
250 В ~ : ≦ 6A
30 В : ≦ 5A
I
AC
DC
AC
Varistor
(+)
(
-
)
DC
Diode
AC
RC filter
→
Преобразователи DC1 не оборудованы встроенным оконечным
резистором шины.
При необходимости следует использовать DX-CBL-TERM.
⏚
