6 Параметры
6.2 Цифровые и аналоговые входы
DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com 111
6.2.2.2 Потенциометр двигателя
Функция электронного потенциометра двигателя для ввода заданных значений
задается параметрами Р-12, Р-15 и Р-31.
Пример
P-12 = 2; P-15 = 0; P-31 = 2 или 3

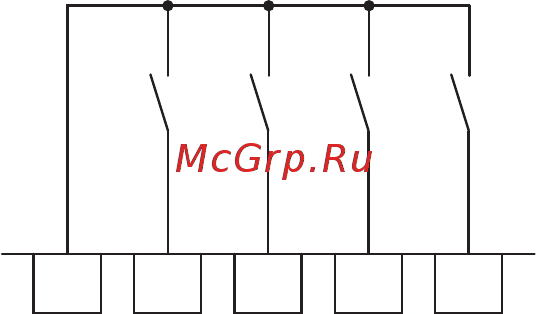

Рисунок 62: Потенциометр двигателя для прямого и обратного направления работы
(FWD/REV)
Разрешение запуска применяется с постоянным контактом на управляющей
клемме 2 (DI1); направление работы (FWD/REV) задается клеммой 6 (DI4)
(только если Р-12 = 2). При Р-12 = 1 направление вращения изменяться не
может. Значение опорной частоты может быть увеличено управляющей
командой (импульсом) на клемме 3 (DI2) (UP). Ускорение до максимальной
частоты на выходе, заданной в Р-01, происходит за промежуток времени,
заданный в Р-03 (уск1).
Для определения характера работы преобразователя частоты в случае пере-
запуска предназначен параметр Р-31:
• P-31 = 2: запуск преобразователя DC1 происходит с минимальной
частотой (Р-02);
• P-31 = 3: установленное значение сохраняется в памяти преобразователя
и используется в качестве опорной частоты при перезапуске.
Настройка опорного значения частоты сохраняется даже при выключен-
ном напряжении электросети.
Для уменьшения значения опорной частоты потенциометра двигателя (DOWN)
может быть использована управляющая клемма 4 (DI3). Торможение
происходит до полной остановки (до частоты 0 Гц) или до значения
минимальной частоты, указанного в Р-02, за промежуток времени, заданный
в Р-04 (торм1).
DI1 DI2 DI3 DI4
23
START
UP
+24 V
1
4
DOWN
6
FWD/REV
