6 Параметры
6.4 Ввод заданного значения (REF)
DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com 139
6.4 Ввод заданного значения (REF)
REF: определение заданного значения через блок управления
Настройки значения опорной частоты, установленные с помощью кнопочной
панели (кнопки ▲
и
▼), обладают тем же эффектом, что и функции
электронного потенциометра двигателя и сохраняются даже при выключенном
напряжении электросети.

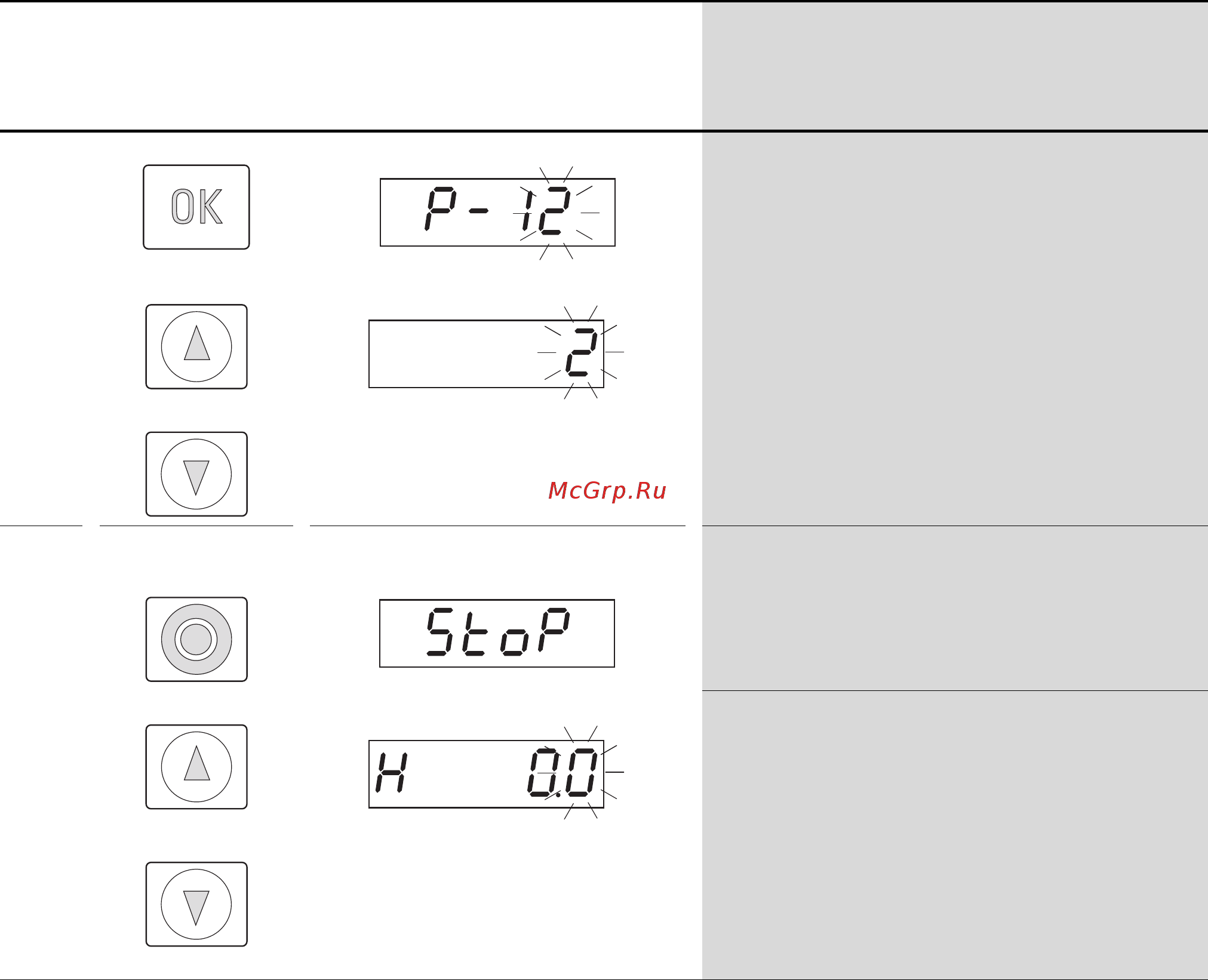

В следующей таблице приведен пример задания значения опорной частоты
через блок управления.
Примечание: информация, приведенная в таблице, может изменяться
в зависимости от настроек параметра Р-15.
→
Для управления с помощью кнопочной панели должны быть
соединены управляющие клеммы 1 и 2.
После-
дова-
тель-
ность
Команда Индикатор Описание
1 Установить значение параметра Р-12 равным 1 или 2
для передачи управления кнопочной панели.
1: блок управления (FWD на кнопочной панели):
одно направление вращения;
2: блок управления (FWD/REV на кнопочной панели):
два направления вращения
2
Выполнить взаимное соединение управляющих клемм 1 и 2 для
разрешения запуска.
Нажать кнопку STOP для автоматического перехода к меню
ввода заданного значения
Установить требуемое заданное значение нажатием кнопок ▲
и
▼
