7 Последовательный интерфейс (Modbus RTU)
7.3 Рабочий режим Modbus RTU
144 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com
7.3 Рабочий режим Modbus RTU
В рабочем режиме Modbus RTU (RTU — удаленный терминал) передача
данных выполняется в двоичном формате (повышенная скорость передачи), а
также происходит определение формата передачи запроса и ответа. Каждый
передаваемый байт сообщения содержит два шестнадцатиричных знака (0…9,
A…F).
Обмен данными между ведущим устройством (ПЛК) и преобразователем
частоты DC1 осуществляется в следующей последовательности:
• запрос ведущего устройства: передача пакета данных Modbus
в преобразователь частоты;
• ответ ведомого устройства: передача пакета данных Modbus ведущему
устройству.

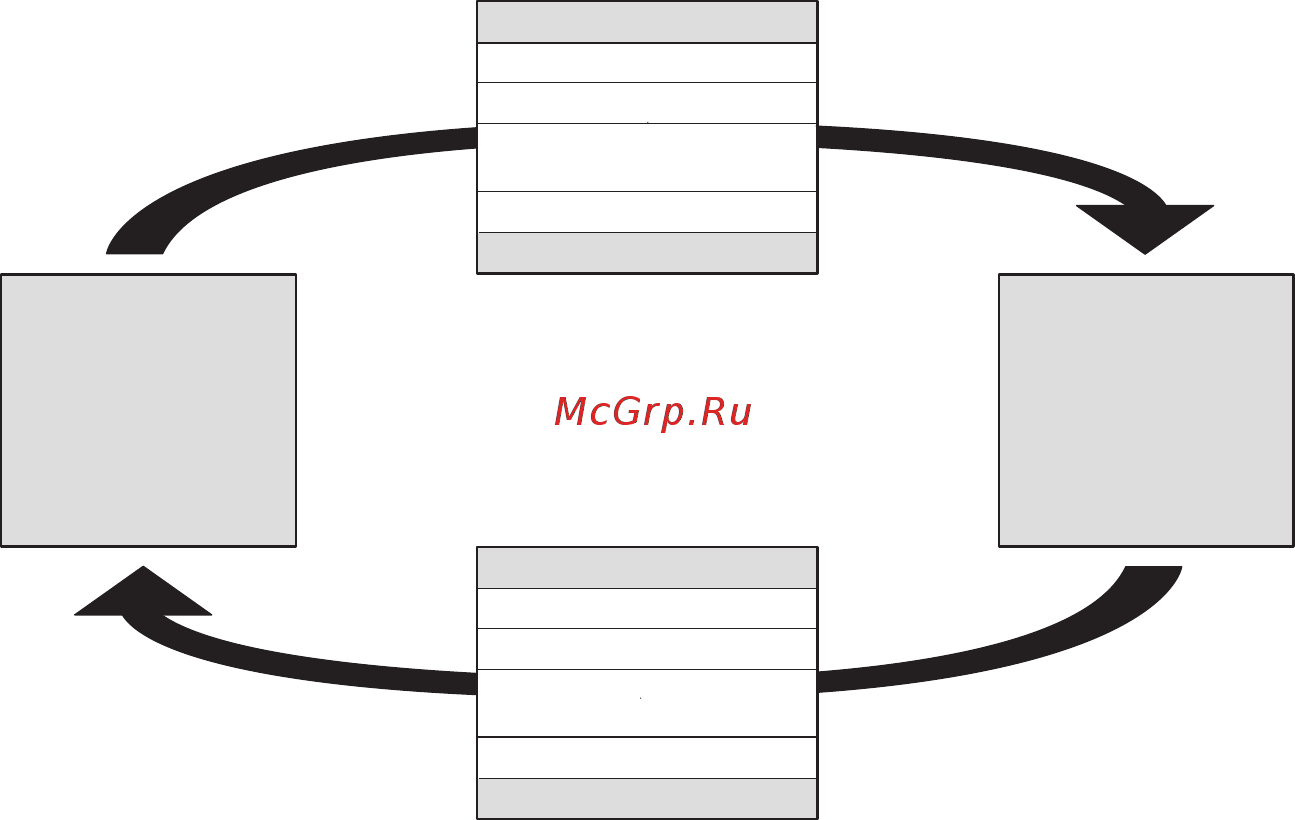

Рисунок 84: схема обмена данными между ведущим и ведомым устройством
→
Передача ответа преобразователем частоты происходит только
в том случае, если перед этим им был получен соответствующий
запрос от ведущего устройства.
Start
SlaveMaster
Address (1 Byte)
Function code (1 Byte)
Data (N x 1 Byte)
CRC (2 Bytes)
End
Start
Address (1 Byte)
Function code (1 Byte)
Data (N x 1 Byte)
CRC (2 Bytes)
End
