3 Установка оборудования
3.2 Монтаж
56 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com

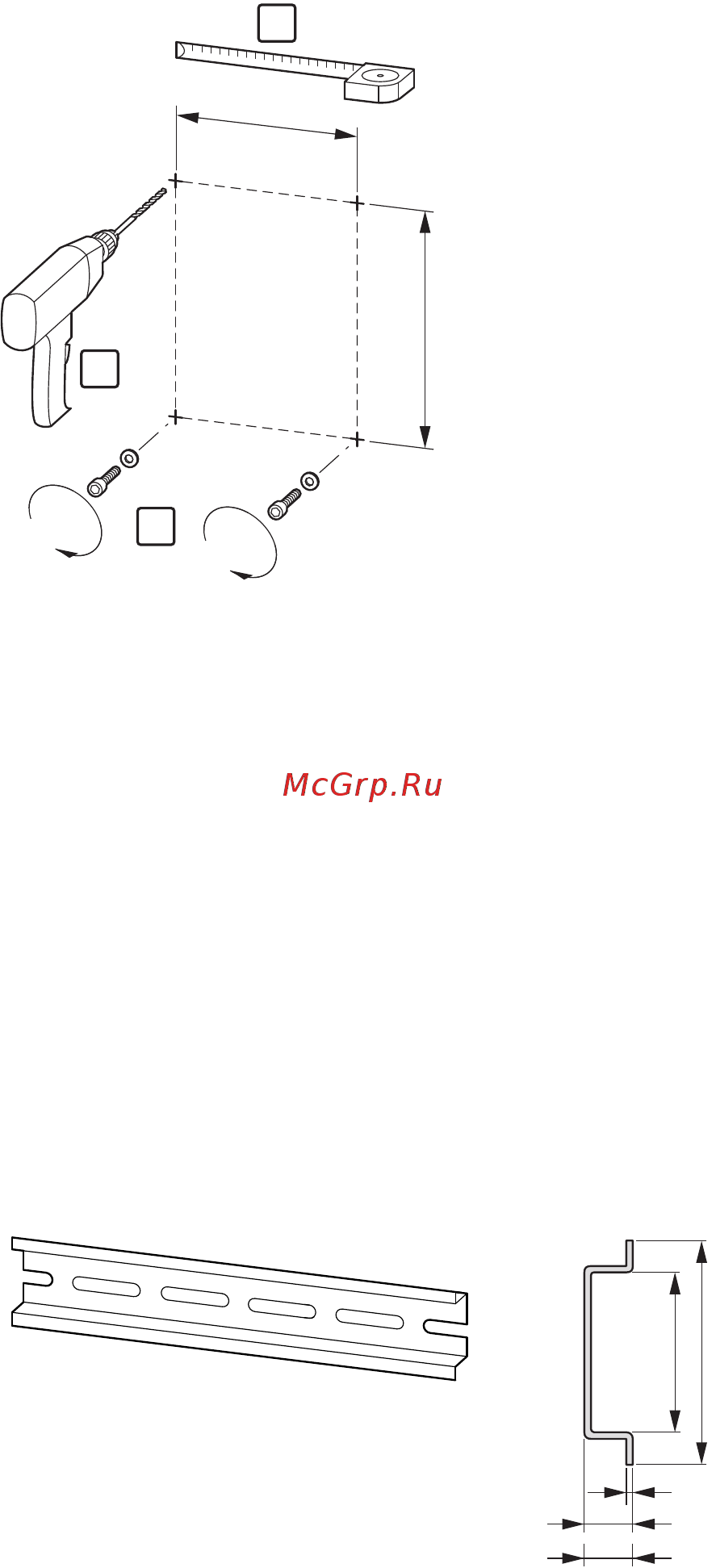

Рисунок 30: подготовка к монтажу
▶ Сперва необходимо установить винты в намеченных местах, разместить
на них преобразователь частоты и затем выполнить полную затяжку всех
винтов.
3.2.4.2 Установка на монтажных рейках
Альтернативным вариантом монтажа преобразователей серии DC1
с типоразмерами FS1, FS2 и FS3 является установка на монтажной рейке
согласно требованиям IEC/EN 60715.
Рисунок 31: Монтажная рейка, соответствующая требованиям IEC/EN 60715
▶ Для выполнения процедуры установки следует завести верхний паз на
задней стороне преобразователя в соответствующий верхний выступ
крепежной рейки [1] и надавить на преобразователь, чтобы нижний
выступ рейки зафиксировался в нижнем пазу устройства [2].
→
Наибольший допустимый момент затяжки для всех крепежных
винтов составляет 1,3 Н·м.
1
2
3
b1
a1
25
35
1
7.5
15
