3 Установка оборудования
3.4 Выполнение электрических подключений
76 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com
3.4.2.6 Цифровой выход (транзистор)
В конфигурации по умолчанию управляющая клемма 8 задана в качестве
аналогового выхода (АО).
С помощью параметра Р-25 назначение клеммы может быть изменено
на цифровой вход (→ Таблица 12, Страница 98).
Через клемму 8 может проходить цифровой сигнал транзисторного выхода
(DO) с внутренним управляющим напряжением устройства (+ 24 В).
Максимальный ток нагрузки на данном выходе — 20 мА.

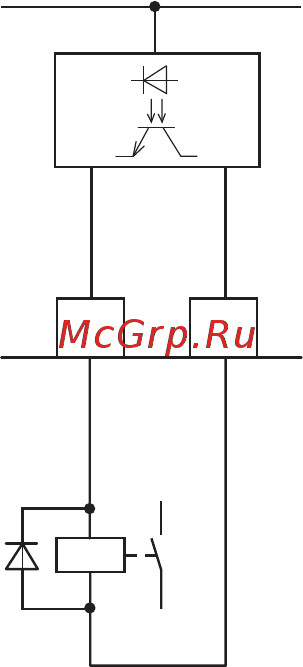

Рисунок 48: примеры подключения (соединительное реле с диодом обратной цепи:
ETS4-VS3; № изделия в каталоге 083094)
Способы задания параметров указаны в раздел «Цифровые/аналоговые
выходы», Страница 119.
3.4.2.7 Цифровой выход (реле)
Управляющие клеммы 10 и 11 подключены к беспотенциальному НО контакту
внутреннего реле преобразователя частоты DC1.
Функциональное назначение реле настраивается с помощью параметра Р-18
(→ Таблица 12, Страница 98).
Характеристики электрических подключений клемм 10 и11:
• 250 В переменного тока, до 6 А;
• 30 В постоянного тока, до 5 А.
Подключение нагрузки рекомендуется выполнять следующим образом:
→
Управляющие клеммы 7 и 9 являются общим опорным
напряжением 0 В для всех аналоговых и цифровых сигналов на
входе.
< 20 mA
DO
OV
8 9
+
+ 24 V
