6 Параметры
6.2 Цифровые и аналоговые входы
110 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com
6.2.2.1 Диапазон масштабируемых значений (AI1)
На следующем графике изображены примеры зависимостей
масштабируемого и немасштабируемого сигнала на входе.
Пример: P-35 = 200 %
Если параметр Р-16 настроен для сигнала 0–10 В и Р-35 установлен равным
200%, входной сигнал 5В приведет к работе преобразователя частоты
с максимальной частотой/скоростью вращения (Р-01). Значения менее 100 %
предназначены для ограничения максимальной частоты, значения более
100 % используются для низкоуровневых сигналов, например, для датчиков
с напряжением на выходе 0–5 В.

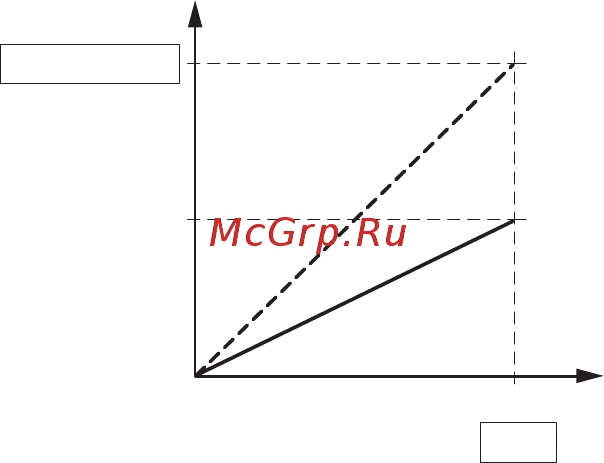

Рисунок 61: масштабируемый сигнал на входе
100 % f
AI1
P-35 = 200 %
(10 V)
5 V ≙ 100 %
P-01
