7 Последовательный интерфейс (Modbus RTU)
7.1 Общие сведения
142 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com
7.1.2 Последовательный интерфейс А-В
Электрическое подключение ведущего и ведомых устройств выполняется
кабелями RJ-45. Если количество ведомых устройств превышает одно, они
подключаются параллельно с помощью кабелей RJ-45 и делителей DX-SPL-
RJ45-3SL.
Встроенный порт RJ45 преобразователей частоты DC1 с поддержкой
протокола Modbus RTU предназначен для выполнения прямого подключения
без необходимости установки дополнительного модуля интерфейса.
Для предотвращения отражений сигнала и возникновения ошибок передачи
данных подключение кабеля к каждому преобразователю должно быть
выполнено через оконечный резистор шины сопротивлением 120 Ом.
Делитель модели DX-CBL-TERM оборудованы подобными резисторами.

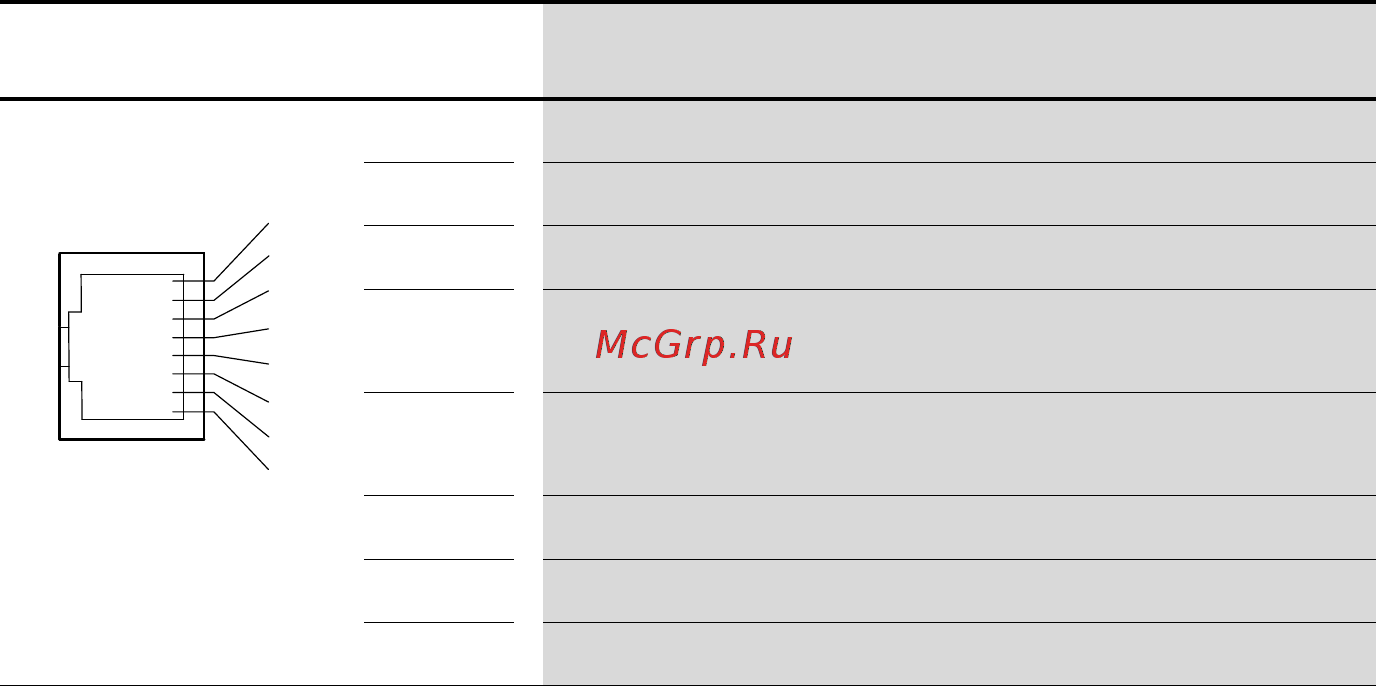

Рисунок 83: разводка гнезда RJ-45
Вывод Значение
1 CANopen –
2 CANopen +
3 0В
4 Подключение RJ45/внешний блок управления/подключение
к компьютеру –
5 Подключение RJ45/внешний блок управления/подключение
к компьютеру +
6 Источник питания 24 В пост. тока
7 RS485–, Modbus RTU
8 RS485+, Modbus RTU
1
2
3
4
5
6
7
8
