3 Установка оборудования
3.4 Выполнение электрических подключений
74 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com
3.4.2.3 Аналоговые сигналы на входе
В зависимости от установок параметров Р-12 и Р-15 клеммы 4 (AI2) и 6 (AI1)
могут быть подключены к аналоговым сигналам.
• 0– +10 В;
• 0–10 В с масштабированием и изменением рабочего направления;
• 0–20 мА;
• 4–20 мА или 20–4 мА с контролем разрыва цепи (< 3 мА).
3.4.2.4 Аналоговый сигнал на выходе
Данный сигнал (0–10 В) доступен на управляющей клемме 8. Максимальный
ток нагрузки на данном выходе — 20 мА.
Регулировка сигнала на выходе осуществляется с помощью параметра Р-25
(→ Таблица 12, Страница 99).

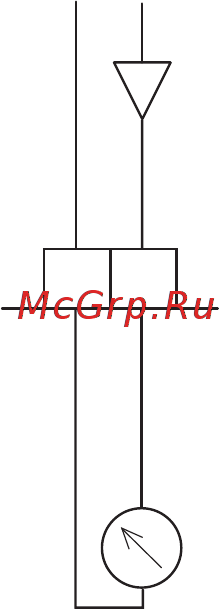

Рисунок 47: аналоговый выход (АО)
(пример подключения)
→
Функциональные назначения и соответствующие им величины
указаны в → Разделе 6.2.2, «Аналоговый вход (AI)»,
страница 111.
→
Управляющие клеммы 7 и 9 являются общим опорным
напряжением 0 В для всех аналоговых и цифровых сигналов
на входе.
→
Управляющие клеммы 7 и 9 являются общим опорным
напряжением 0 В для всех аналоговых и цифровых сигналов
на входе.
9
0...+10 V
AO
8
OV
< 20 mA
f-Out
-
+
