6 Параметры
6.2 Цифровые и аналоговые входы
114 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com
Пример
P-12 = 0; P-15 = 0

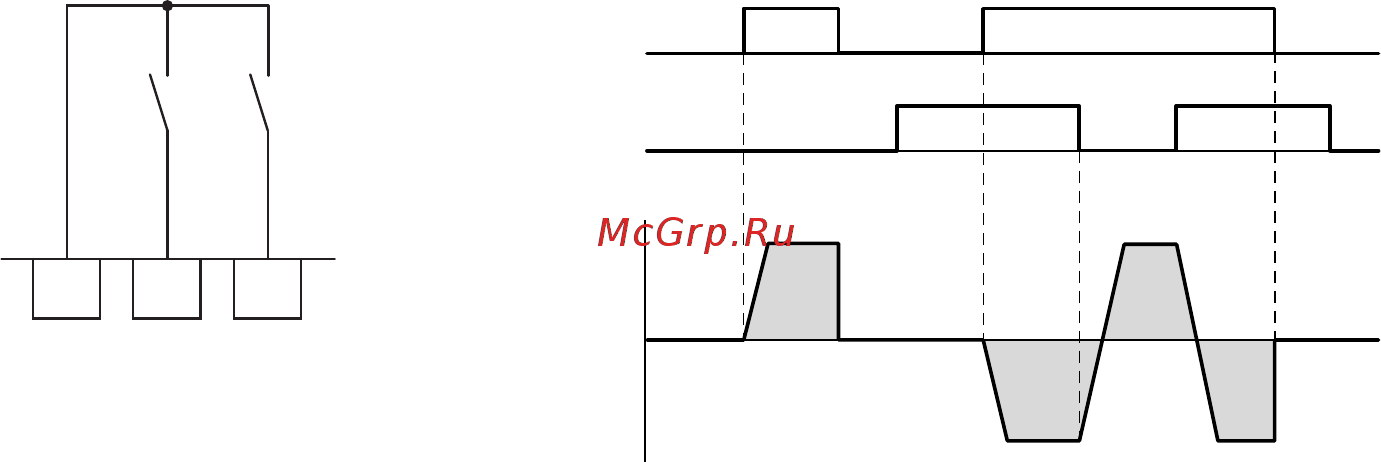

Рисунок 65: DI1 (запуск), двухпроводное управление DI1 + DI2 = REV
Для работы необходимо разрешение запуска через управляющую клемму 3
(DI1):
• включение управляющей клеммы 3 (DI1) = разрешение запуска,
поле с вращением по часовой стрелке (FWD);
• включение управляющих клемм 3 (DI1) и 4 (DI2) = разрешение запуска,
поле с вращением против часовой стрелки (REV).
Включение только клеммы 4 (DI2) не дает разрешения на запуск в каком-либо
из направлений.
23
Start
FWD/REV
+24 V
1
DI1 (Start)
FWD
DI2 (FWD/REV)
REV
f
out
(Motor)
