3 Установка оборудования
3.4 Выполнение электрических подключений
64 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com
3.4.1 Подключение силовой схемы
Подключение силовой схемы как правило выполняется с помощью следующих
клемм:
• L1/L, L2/N, L3, PE — подключение к электрической сети.
Порядок фаз не имеет значения;
• DC+, DC-, PE — подключение постоянного напряжения;
• U, V, W, PE — подключение двигателя;
• BR, DC+ — подключение внешнего тормозного сопротивления.

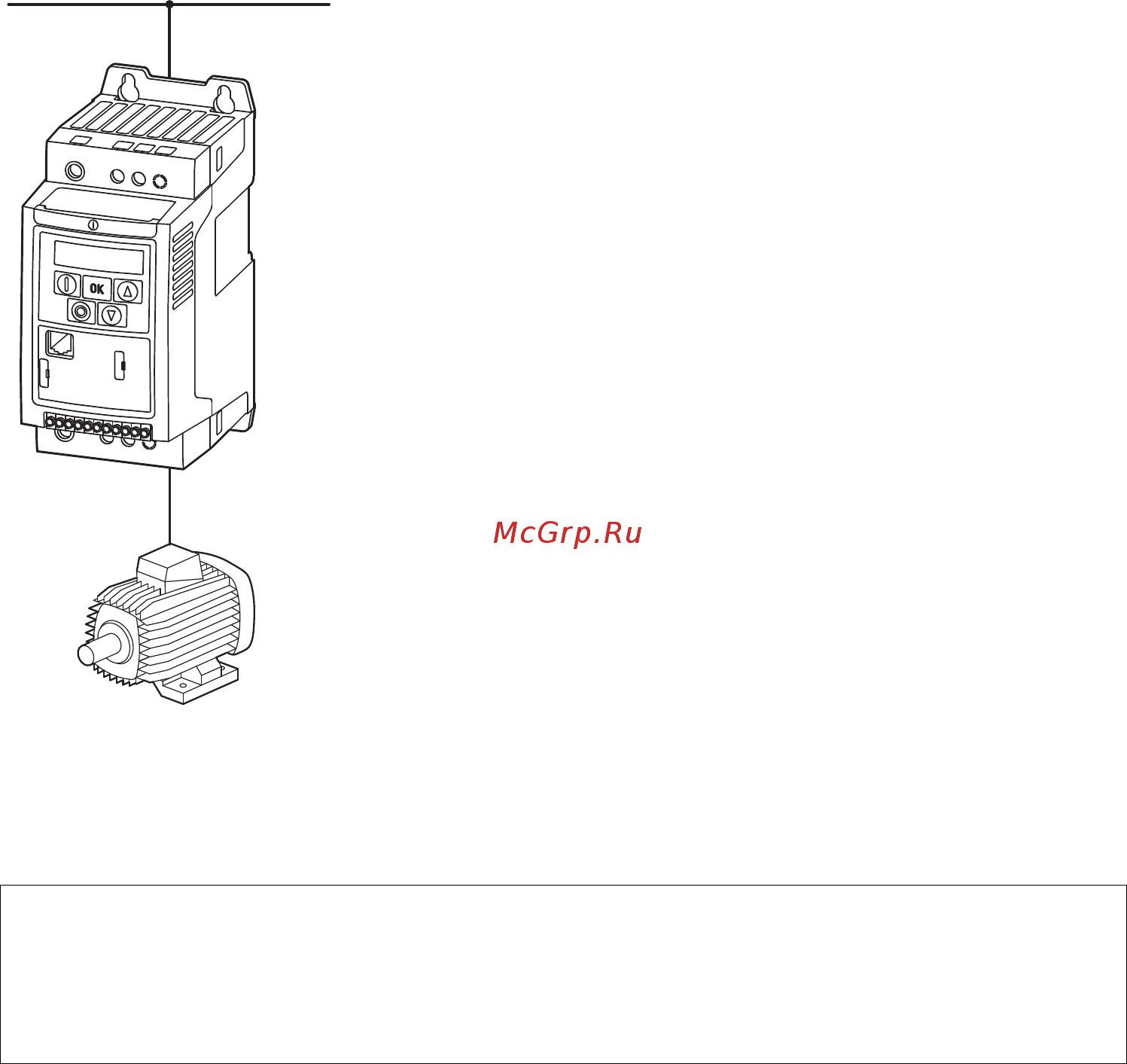

Рисунок 36: подключение силовой схемы (схематическое изображение)
Количество и схема расположения клемм определяется моделью
и типоразмером преобразователя.
ВНИМАНИЕ
Преобразователь частоты всегда должен быть подсоединен
к электрическому потенциалу земли посредством заземляющего
провода (РЕ).
⏚
L1/L
L2/N
L3
⏚
U
V
W
1
2
3
4
5
6
7
8
9
1
0
11
⏚
L1/L
L2
/N
L3
⏚
U
V
W
1
2
3
4
5
6
7
8
9
1
0
11
