6 Параметры
6.2 Цифровые и аналоговые входы
132 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com
6.2.11.2 Рекуперативное торможение
При вращении ротора асинхронного двигателя в рабочем направлении
вращающегося поля и со скоростью, большей чем скорость поля, происходит
генерирование электрической энергии обмотками статора. Двигатель
функционирует как генератор. Данная генерируемая энергия приводит к
повышению напряжения в звене постоянного тока преобразователя частоты.
Появление сверхсинхронных скоростей происходит, например, при снижении
частоты на выходе преобразователя с малой продолжительностью
торможения, при большой инерционности подключенной нагрузки или при
направлении движения рабочей среды в насосах или вентиляторах,
препятствующем торможению.
Повышение напряжения в звене постоянного тока контролируется
преобразователем DC1 и включает крутящий момент торможения,
составляющий около 30 % номинального крутящего момента двигателя.
Более высокие значения момента торможения могут быть достигнуты
установкой более мощного преобразователя частоты. Тормозной ключ
встроен в преобразователи DC1 с типоразмерами FS2 и выше. При
эксплуатации в сочетании с внешним резистором большой емкости тормозной
прерыватель позволяет достичь значений крутящего момента торможения
вплоть до 100 % номинального момента двигателя.
Внешний тормозной резистор подсоединяется к клеммам DC+ и BR.

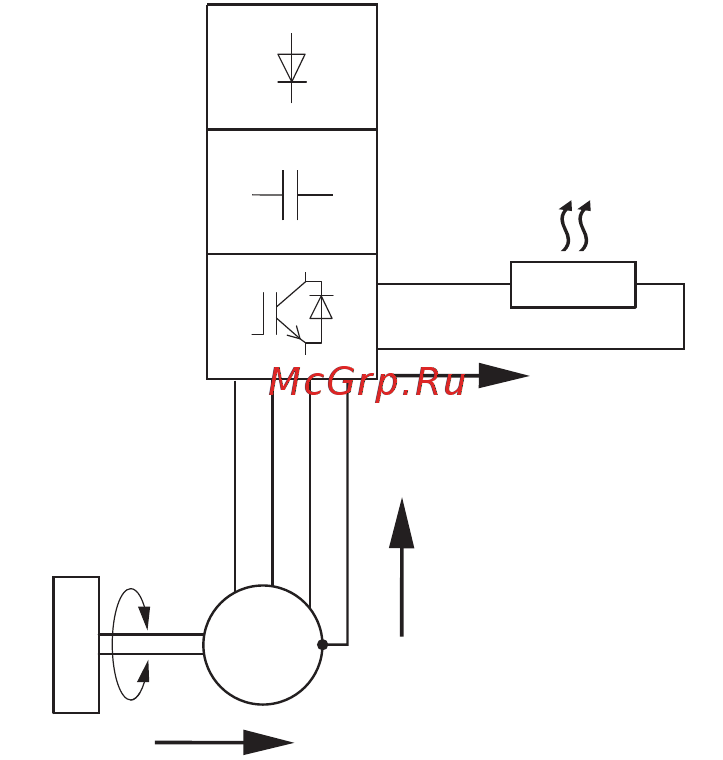

Рисунок 79: рекуперативное торможение с внешним тормозным резистором
a Вращающаяся нагрузка
b Преобразователь с тормозным прерывателем
c Тормозное сопротивление (R
B
)
Передача энергии (крутящий момент торможения)
Тормозной прерыватель включается параметром Р-34 (доступно только
для типоразмеров FS2 и FS3).
→
В преобразователях частоты без тормозного резистора какие-
либо функции параметру Р-34 не присвоены.
M
R
B
3
˜
a
b
c
i
R+
R-
