2 Конструкция
2.5 Двигатель. Области применения
DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com 41

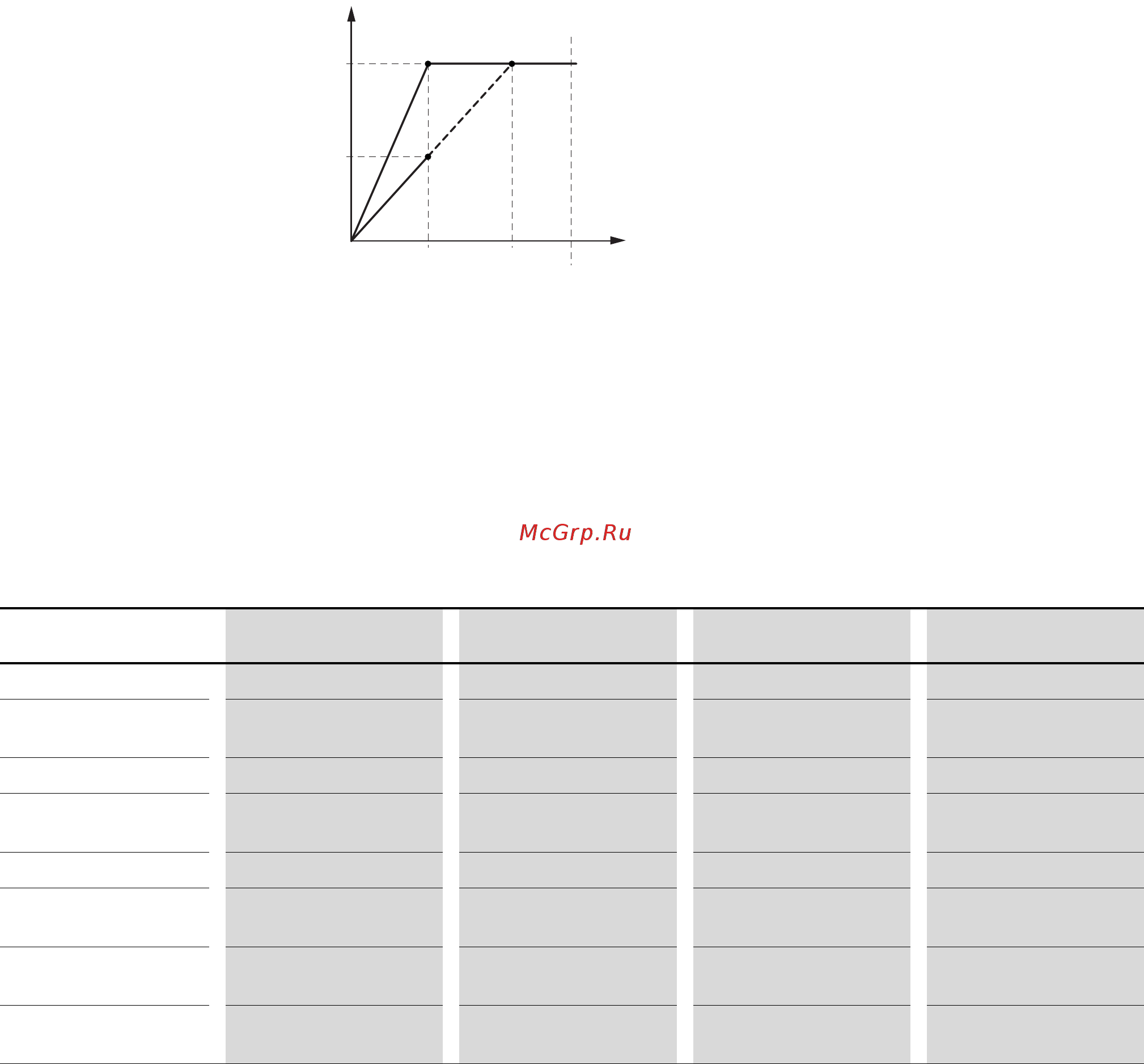

Рисунок 15: график зависимости U/f
для двигателя с заводской табличкой, приведенной на Рисунок 13
a Подключение звездой: 400 В, 50 Гц
b Подключение треугольником: 230 В, 50 Гц
c Подключение треугольником: 400 В, 87 Гц
В Таблицу 3 указаны параметры выбора возможных преобразователей
частоты в зависимости от напряжения электрической сети и типа
подключения.
Таблица 3: выбор преобразователя частоты и графика зависимости U/f ( Рисунок 15)
→
По причине повышенной тепловой нагрузки рекомендуется
применение параметров двигателя только на один номинал
выше, а также использование двигателей с классом изоляции не
менее F.
→
При использовании 2-полюсных двигателей (p = 1) необходимо
учесть высокую частоту вращения, достигающую около 5000 об/
мин (см. спецификации производителя).
0
8750
400
U
2
[V]
f [Hz]
f
max
230
ac
b
Параметр DC1-124D3… DC1-324D3… DC1-342D2… DC1-344D1…
Номинальный рабочий ток 4,3 A 4,3 A 2,2 A 4,1 A
Напряжение сети питания
Однофазное, 230 В перем.
тока
3-фазное, 230 В перем. тока 3-фазное, 400 В перем. тока 3-фазное, 400 В перем. тока
график зависимости U/f
b b a c
Тип подключения
двигателя
Треугольником (230 В) Треугольником (230 В) Звездой (400 В) Треугольником (230 В)
Ток двигателя
3,5 A 3,5 A 2,0 A 3,5 A
Напряжение на входе
двигателя
3-фазное, 0–230 В перем.
тока
3-фазное, 0–230 В перем.
тока
3-фазное, 0–400 В перем.
тока
3-фазное, 0–400 В перем.
тока
Частота вращения
двигателя
1430 мин
-1
1430 мин
-1
1430 мин
-1
2474 мин
-1 1)
Частота тока на входе
двигателя
50 Гц 50 Гц 50 Гц 87 Гц
1)
1) Обратите внимание на предельные допустимые параметры двигателя!
