6 Параметры
6.2 Цифровые и аналоговые входы
112 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com

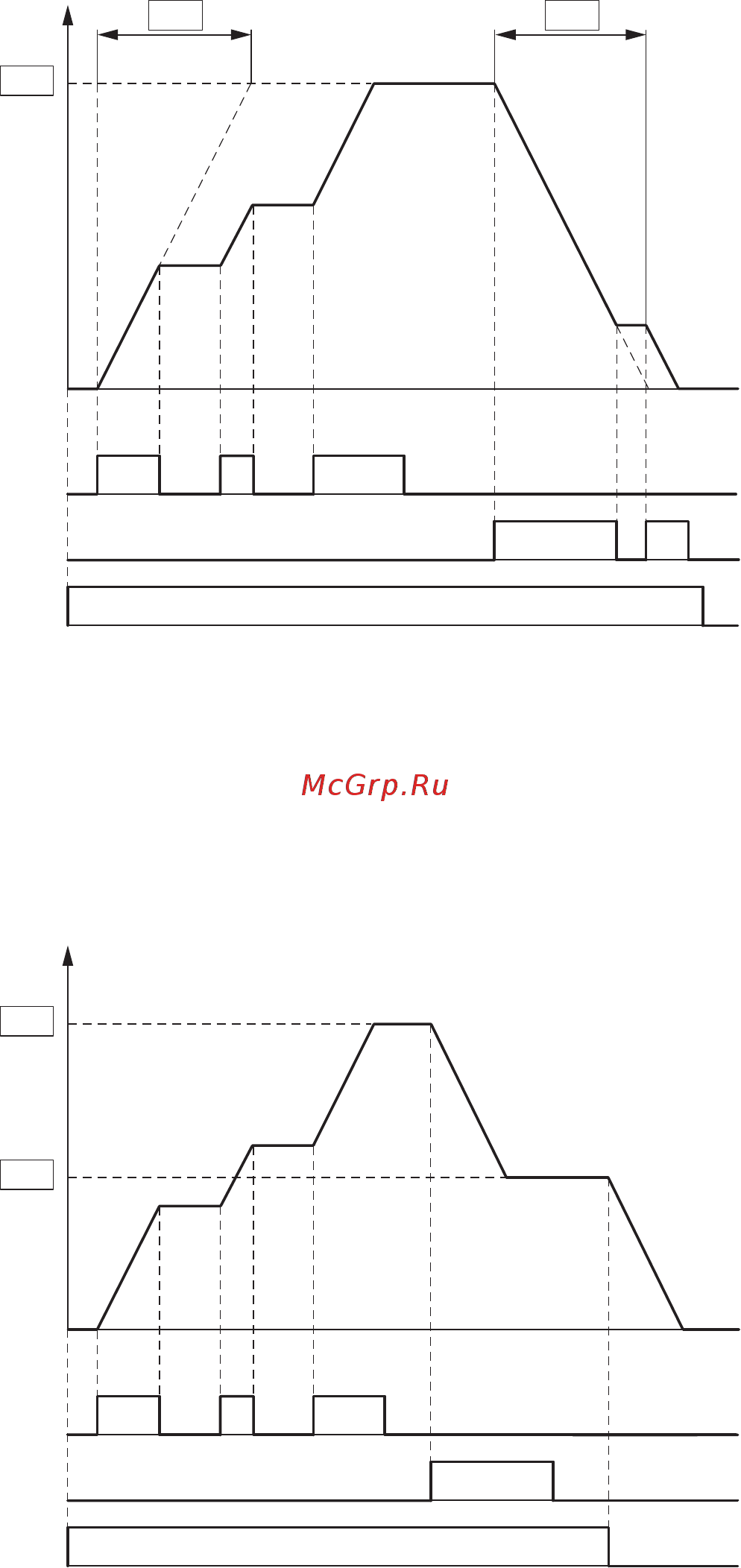

Рисунок 63: пример работы потенциометра двигателя
Если задано значение минимальной частоты (Р-02), запуск потенциометра
двигателя происходит при f = 0 Гц. После превышения заданной минимальной
частоты потенциометр двигателя будет работать в диапазоне ограниченном
максимальной частой (Р-01). Падение частоты ниже минимального значения
возможно только в случае отключения разрешения запуска (DI1).
Рисунок 64: пример работы потенциометра двигателя с граничным значением f
