2 Конструкция
2.5 Двигатель. Области применения
DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com 47
2.5.9 Режим работы преобразователя частоты DC1-S2…
Для обеспечения безопасного запуска двигателя, при использовании
преобразователей частоты DC1-S2… применяется специальная процедура.
Первоначальное напряжение на выходе и соответствующая частота
регулируются согласно номинальным эксплуатационным параметрам
двигателя, и лишь затем происходит их автоматическое переключение в
заданную рабочую точку.

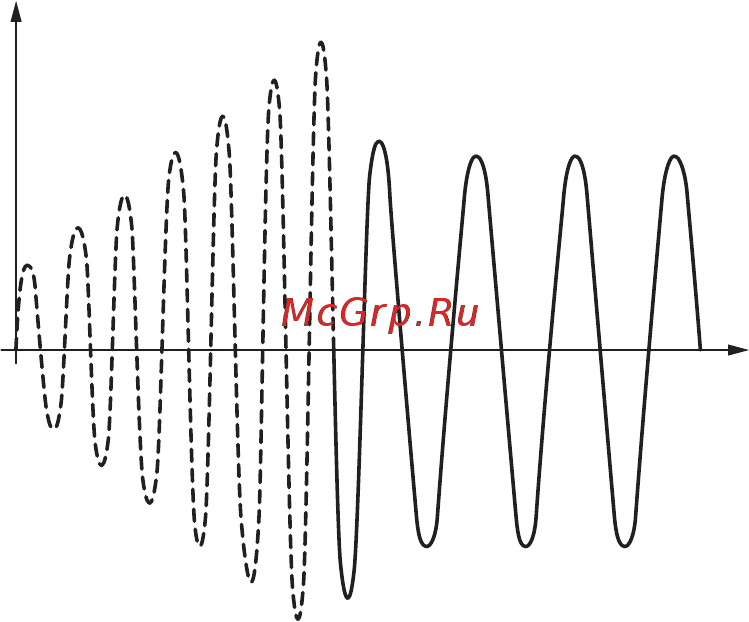

Рисунок 23: этап запуска и заданная рабочая точка
→
В преобразователях частоты DC1-S2… используется
специфическая настройка параметров, отсутствующая в других
моделях серии DC1.
t
U
2
