6 Параметры
6.2 Цифровые и аналоговые входы
DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com 119
6.2.5 Второе значение продолжительности ускорения и торможения

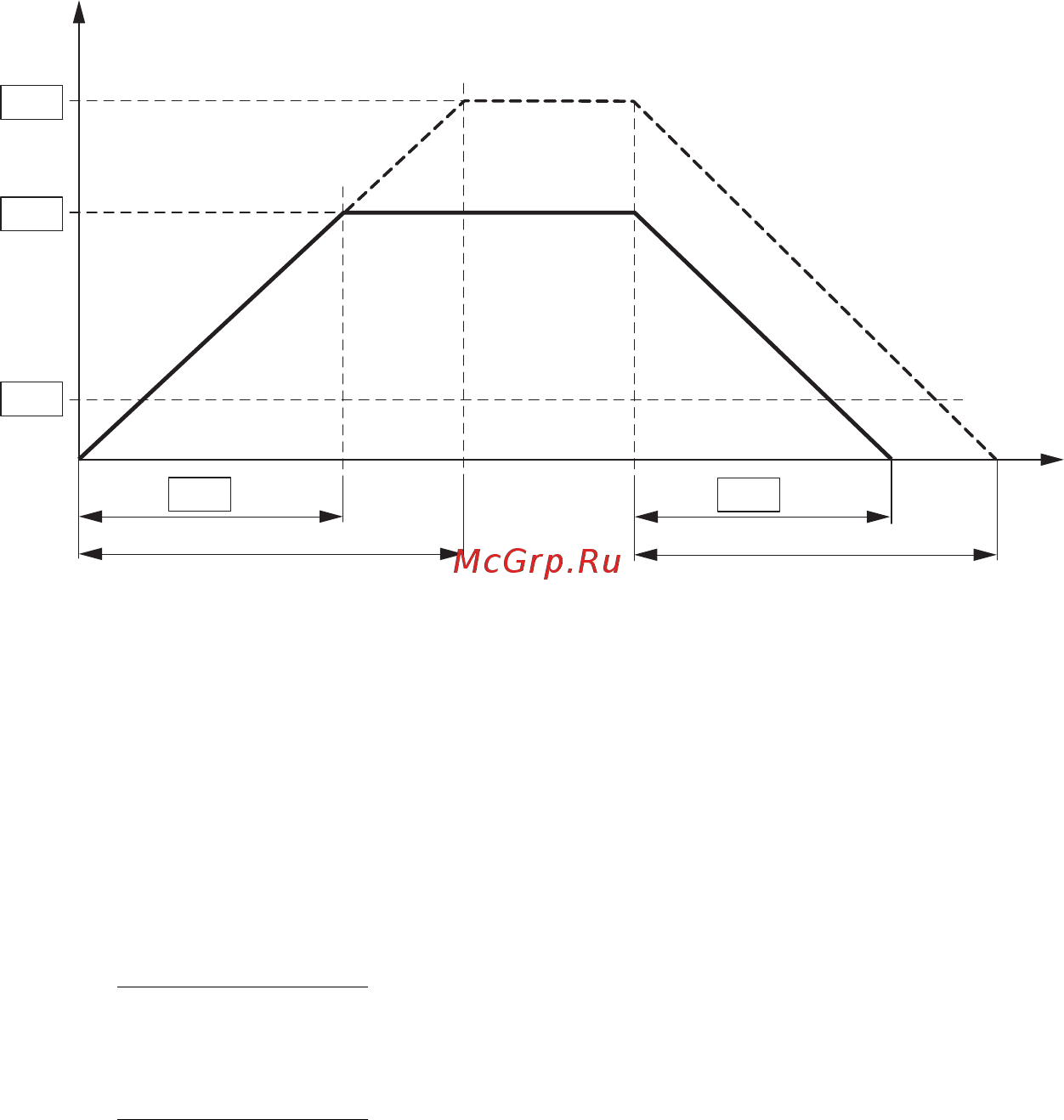

Рисунок 68: Продолжительность ускорения и торможения
Опорными величинами для продолжительности ускорения (Р-03) и
торможения (Р-04) являются значения скорости, указанные в Р-02 и Р-01
(0 Гц и f
maх
соответственно).
a При заданном значении минимальной частоты на выходе (Р-02 > 0 Гц)
продолжительность ускорения (t
1
) и торможения (t
2
) уменьшается
до t
1
/t
2
.
Значения t
1
и t
2
рассчитываются следующим образом:
t
1
=
(P-01 – P-02) x P-03
P-01
t
2
=
(P-01 – P-02) x P-04
P-01
→
Установленные значения продолжительности ускорения (Р-03) и
торможения (Р-04) применяются для всех изменений значения
опорной частоты.
При отключении разрешения запуска (FWD, REV) значение
частоты на выходе (f
Out
) немедленно устанавливается равным 0.
Начинается неуправляемое торможение двигателя.
Если торможение должно быть управляемым (со значением,
заданным в Р-04), следует установить параметр Р-05 равным 0.
Статическое трение и инерционность нагрузки могут стать
причиной увеличения продолжительности ускорения по
сравнению с установленной в Р-03. Аналогично, инерционность
нагрузки может стать причиной увеличения продолжительности
торможения по сравнению с указанной в Р-04.
[Hz]
t [s]
①
f
out
P-09
P-01
P-02
P-03
P-04
t
1
t
2
