3 Установка оборудования
3.2 Монтаж
DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com 51

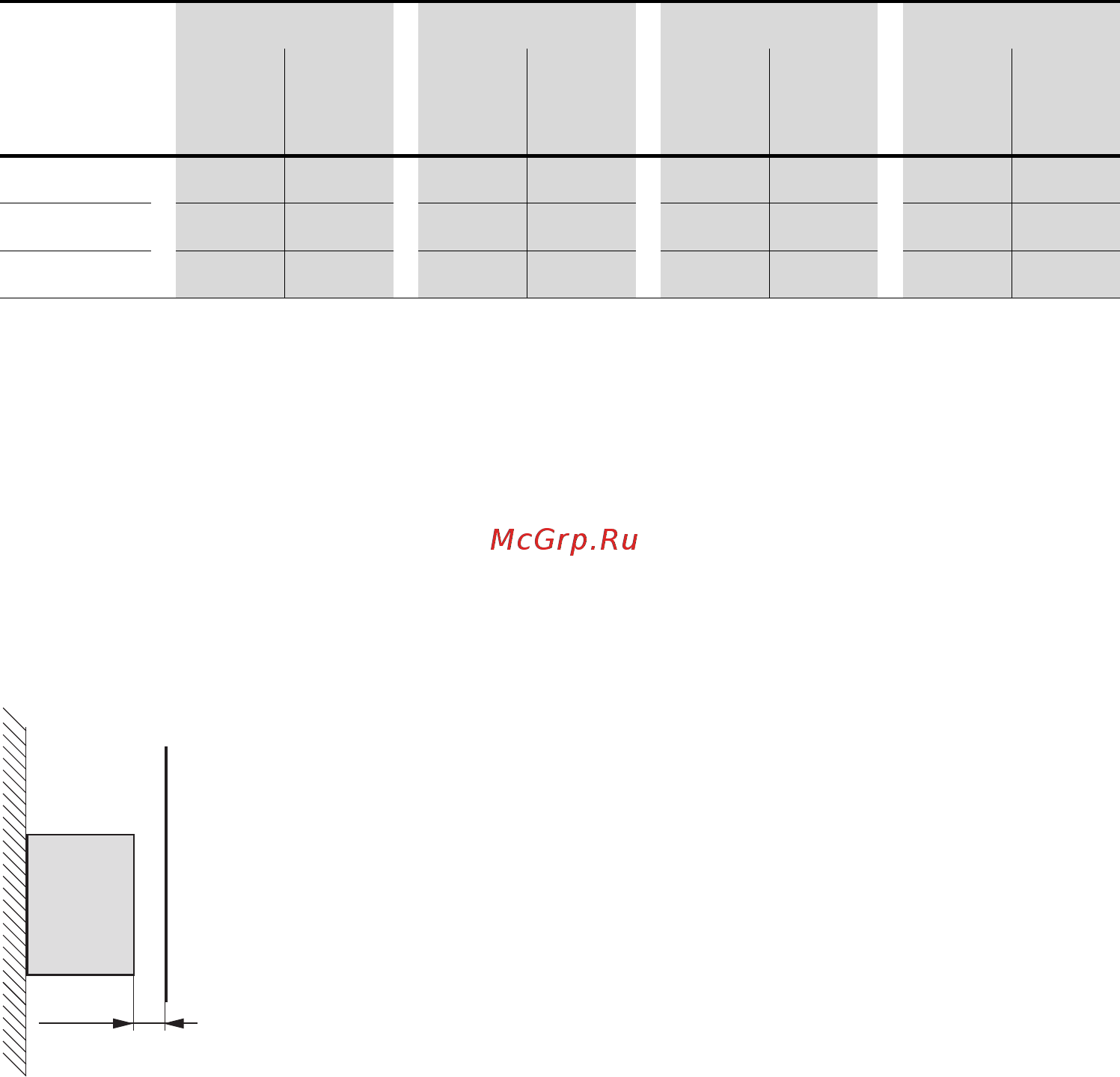

Таблица 4: Величины минимальных зазоров и расхода воздуха
Значения, указанные в табл. 4 являются рекомендованными при температуре
окружающего воздуха до +50 °С, высоте над уровнем моря до 1000 м
и частоте следования импульсов до 8 кГц.
Рисунок 26: величина минимального зазора
перед лицевой стороной преобразователя частоты
При размещении оборудованных встроенными вентиляторами
преобразователей частоты одного над другим, между устройствами должны
быть установлены воздушные заслонки для предотвращения опасности
перегрева.
Типоразмер a b c Расход воздуха
мм дюймов мм дюймов мм дюймов м
3
/ч куб.
футов/
мин
FS1
50 1,97 33 1,3 50 1,97 18,69 11
FS2
50 1,97 46 1,81 75 2,95 18,69 11
FS3
1)
50 1,97 52 2,05 100 3,94 44,1 26
1) Для соответствия требованиям UL максимальная температура окружающего воздуха на протяжении суток
для преобразователей частоты DC1-127D0…, DC1-32011…, и DC1-32018… ограничена величиной +45 °С.
→
Потери на выделение тепла составляют около 3 % от рабочей
нагрузки.
→
Необходимо следить за тем, чтобы в результате монтажа не
возникли препятствия для снятия или установки крышек
управляющих клемм.
≧ 15 mm
(≧ 0.59”)
