9 Приложение
9.9 Синус фильтр
184 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com
9.9 Синус фильтр

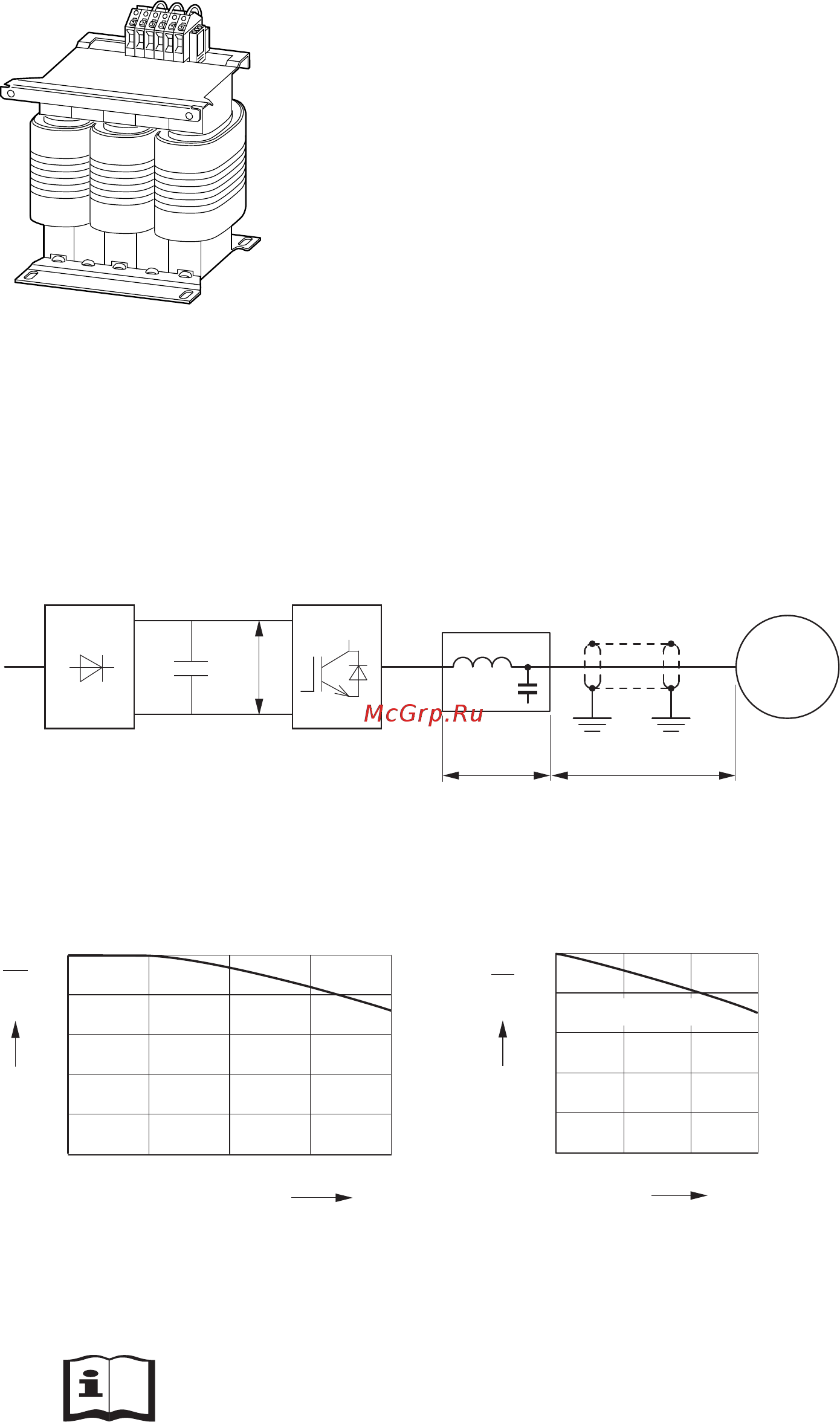

Рисунок 96: Синус фильтр DX-SIN3…
Цель применения данного фильтра состоит в подавлении высокочастотных
гармоник в напряжении на выходе преобразователя (U
2
). Таким образом
понижается уровень излучаемых и кондуктивных помех. На выходе фильтра
достигается синусоидальная форма напряжения с небольшими пульсациями.
Искажение синусоидальной волны напряжения как правило составляет 5–10 %.
Это способствует снижению уровня шума и потерь в двигателе.
Рисунок 97: Наибольшая допустимая длина кабеля двигателя
a
Экранированный кабель двигателя:
U
2
≤
230 В
→
≤
200 м (656,17 футов); U
2
≤
500 В
→
≤
150 м (492,13 футов)
Неэкранированный кабель двигателя: U
2
≤
230 В
→
≤
300 м (924,25 футов); U
2
≤
500 В
→
≤
200 м (656,17 футов)
Рисунок 98: Изменение номинальных значений в зависимости от высоты
эксплуатации установки над уровнем моря и температуры
окружающей среды
См. подробные технические параметры фильтров
гармонических колебаний серии DX-SIN3… в справочной
брошюре IL00906001Z.
M
3 ~
DX-SIN3...
U
max
f
PWM
f
2
U2
l
e
u
k
l
①
L
0
0.5
0.6
0.7
0.8
0.9
1.0
1000 2000 3000 4000
h [m]
I
I
e
40
0.5
0.6
0.7
0.8
0.9
1.0
45 50 55
Iso. class F
ta [°C]
I
I
e
a
