9 Приложение
9.8 Дроссели двигателя
182 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com

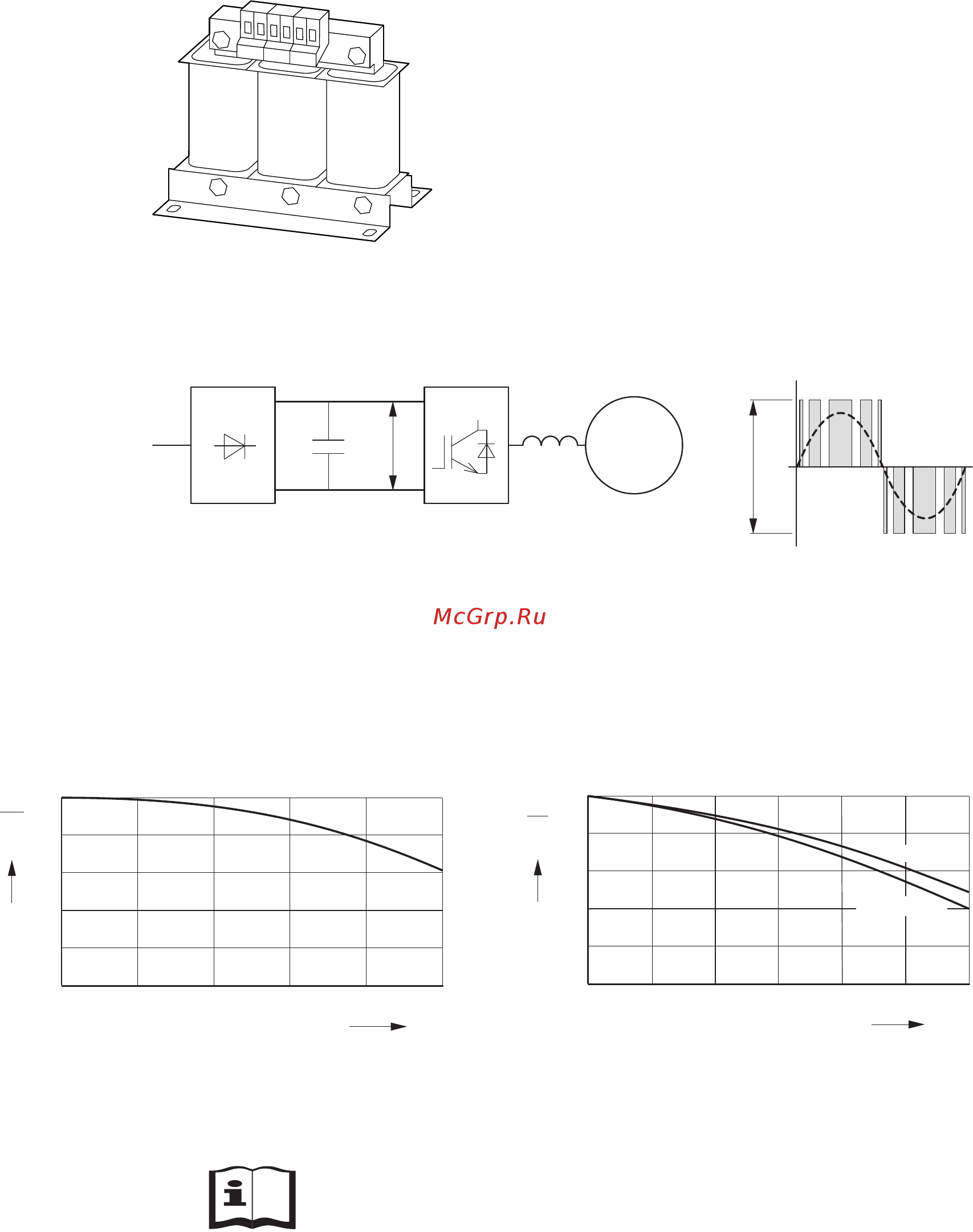

9.8 Дроссели двигателя
Реакторы двигателя устанавливаются на выходе преобразователя частоты.
Номинальное значение рабочего тока в них должно быть равным или
превышать номинальный рабочий ток преобразователя.
Рисунок 94: Реакторы двигателя DX-LM3…
→
При параллельном подключении к реактору нескольких
двигателей, номинальный рабочий ток реактора должен
превышать суммарный ток всех двигателей.
M
3 ~
DX-LM3...
U
max
f
PWM
f
2
U
max
Рисунок 95: изменение номинальных значений в зависимости от высоты эксплуатации установки
над уровнем моря и температуры окружающей среды
0
0.5
0.6
0.7
0.8
0.9
1.0
1000 2000 3000 4000 5000
h [m]
I
I
e
40
0.5
0.6
0.7
0.8
0.9
1.0
45 50 55 60 65 70
Iso. class F
ta [°C]
I
I
e
Iso. class B
См. подробные технические параметры реакторов
двигателя серии DX-LM3… в справочной брошюре
IL00906003Z.
a
