DEUTSCH
13
– Trennscheiben.
AGefahr!
– Montieren Sie das Sägeblatt nur mit
Originalteilen.
– Verwenden Sie keine losen Redu-
zierringe; das Sägeblatt kann sich
sonst lösen.
– Sägeblätter müssen so montiert
sein, dass sie ohne Unwucht und
Schlag laufen und sich beim Betrieb
nicht lösen können.
10. Pendelschutzhaube wieder schlie-
ßen.
11. Außenflansch aufschieben – Die
flache Seite muss zum Sägeblatt
zeigen!
12. Spannschraube aufschrauben
(Linksgewinde!) und
handfest an-
ziehen.
Um das Sägeblatt zu arretieren, den
Arretierknopf drücken und dabei das
Sägeblatt mit der anderen Hand dre
-
hen, bis der Arretierknopf einrastet.
AGefahr!
– Werkzeug zum Festschrauben des
Sägeblattes nicht verlängern.
– Spannschraube nicht durch Schläge
auf den Montageschlüssel festzie
-
hen.
13. Spannschraube fest anziehen.
14. Funktion überprüfen. Dazu Sicher-
heits-Verriegelung lösen und die
Kappsäge nach unten klappen:
– die Pendelschutzhaube muss
das Sägeblatt beim Herunter
-
schwenken freigeben, ohne an-
dere Teile zu berühren.
– Beim Hochklappen der Säge in
die Ausgangsstellung muss die
Pendelschutzhaube automatisch
das Sägeblatt abdecken.
– Sägeblatt von Hand drehen. Das
Sägeblatt muss sich in jeder
möglichen Verstellposition dre
-
hen können, ohne andere Teile
zu berühren.

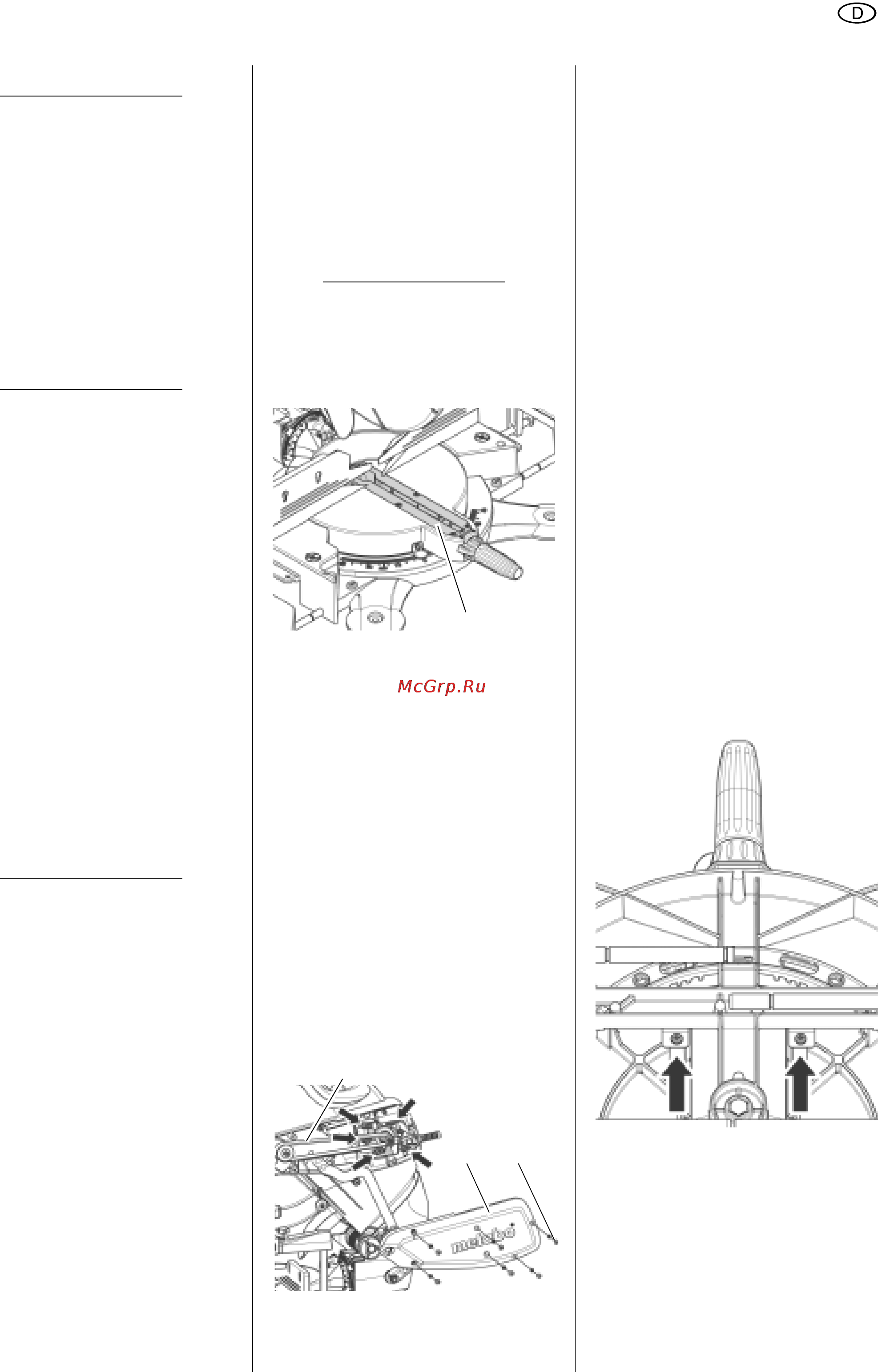

8.2 Tischeinlage wechseln
AGefahr!
Bei einer beschädigten Tischeinlage
besteht die Gefahr, dass sich kleine
Gegenstände zwischen Tischeinlage
und Sägeblatt verklemmen und das Sä
-
geblatt blockieren. Tauschen Sie be-
schädigte Tischeinlagen sofort aus!
1. Schrauben an Tischeinlage (81)
herausdrehen. Ggf. Drehtisch dre-
hen und Sägekopf neigen, um die
Schrauben erreichen zu können.
2. Tischeinlage abnehmen.
3. Neue Tischeinlage einsetzen.
4. Schrauben an Tischeinlage festzie-
hen.
8.3 Antriebsriemen spannen
Der Antriebsriemen (82), der auf der
rechten Seite des Sägekopfes hinter
der Kunststoffabdeckung läuft, muss
nachgespannt werden, wenn er in der
Mitte zwischen den beiden Riemen
-
scheiben mehr als 8 mm nachgibt.
Zum Prüfen, Nachspannen und Wech-
seln:
1. Schrauben (84) herausdrehen und
Kunststoffabdeckung (83) abneh-
men.
2. Riemenspannung mit Daumendruck
prüfen.
Wenn der Antriebsriemen nachge-
spannt oder gewechselt werden
muss:
– Alle Innensechskantschrauben
der Motorbefestigung etwa eine
Umdrehung lösen.
– Antriebsriemen nachspannen oder
wechseln. Zum Nachspannen Mo
-
tor nach hinten verschieben.
– Schrauben zur Motorbefestigung
über Kreuz anziehen.
3. Kunststoffabdeckung (83) wieder
aufsetzen und festschrauben.
8.4 Justierungen
Werkstückanschlag justieren
1. Drehtisch in 0°-Position einrasten
und mit Feststellschraube arretieren.
2. Sägekopf nach unten schwenken
und Transport-Arretierung in die
tiefere Einkerbung einrasten.
3. Ggf. Spänesack abnehmen oder
Späneabsauganlage von der Säge
trennen.
4. Säge an den Vorderbeinen anhe-
ben, über die Hinterbeine kippen
und vorsichtig auf Hinterbeinen und
Motor absetzen.
5. Schrauben an der Unterseite zwei
Umdrehungen lösen:
6. Säge wieder auf die Beine stellen.
7. Drehtisch mit Werkstückanschlag
so ausrichten, dass der Werkstück
-
anschlag exakt rechtwinklig zum
Sägeblatt steht.
8. Schrauben an der Unterseite wieder
festziehen.
81
83 84
82
