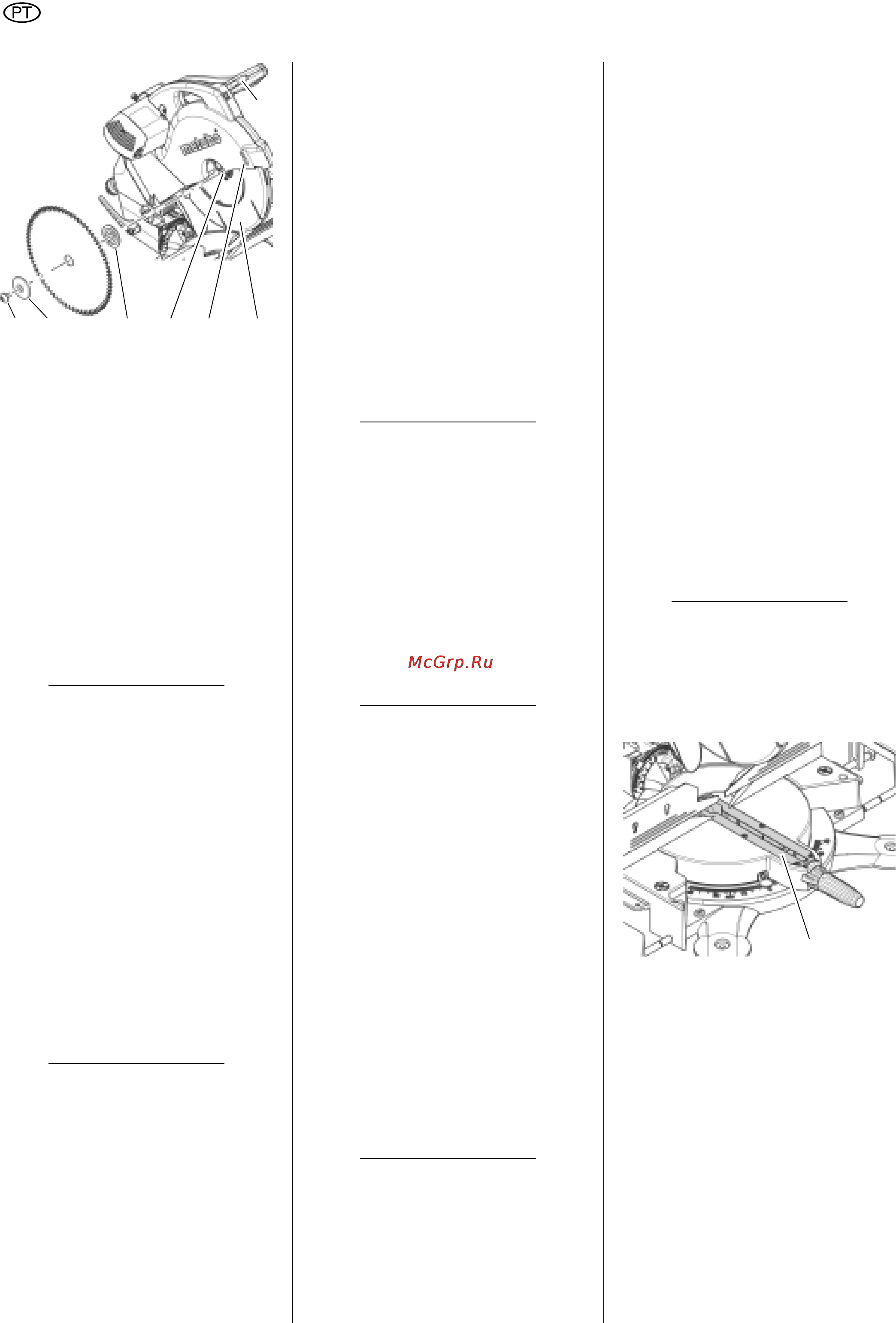

Metabo KS 305 Plus [56/63] Substituição da peça suplementar da mesa

PORTUGUÊS

4. Soltar bloqueio de segurança (74) e

levar a cobertura protectora pendu-

lar (75) para cimar e reter.

5. Tirar flange externo (79) e lâmina

de serra cuidadosamente do eixo

da lâmina de serra, e fechar a

cobertura protetora pendular nova

mente.

APerigo!

Não utilize detergentes (por exemplo,

para eliminar resíduos de resina), que

possam atacar componentes de metal

leve; caso contrário a fixação da serra

pode ficar prejudicada.

6. Limpar a superfície de sujeição:

– eixo do disco de serra (77),

– Lâmina da serra,

– flange exterior (79),

– abraçadeira interior (78).

APerigo!

Coloque correctamente a abraçadeira

interior! Caso contrário, a serra pode

bloquear-se ou a lâmina da serra pode

soltar-se! O flange interior encontra-se

correctamente colocado quando o colar

chanfrado apontar para a direita e a

ranhura circular para a esquerda.

7. Encaixe a abraçadeira interior (78).

8. Soltar bloqueio de segurança e le-

var a cobertura protectora pendu-

lar para cimar e reter.

9. Colocar lâmina de serra nova –

Obedecer o sentido de rotação: Ob-

servando do lado esquerdo (aber-

to), a seta na lâmina de serra preci-

sa estar coincidindo com o sentido

da seta

(76) na cobertura protectora

da serra!

APerigo!

Utilize apenas lâminas de serra ade-

quadas que estão concebidas para as

rotações máximas (ver „Dados técni-

cos“) – em caso de lâminas de serra

danificadas ou inadequadas, as peças

podem ser arremessadas com muita

força devido à força centrífuga.

Nunca utilize:

– Discos de alumínio duro (HSS);

– Lâminas de serra danificadas;

– Separadores.

APerigo!

– Instale as lâminas utilizando apenas

peças originais.

– Não desaperte os casquilhos; a lâ-

mina pode ficar solta.

– A lâmina tem de ser instalada de

modo a não ficar desequilibrada, ou

colocada excentricamente, pois

pode desapertar-se durante a rota

ção.

10. Fechar a cobertura protectora pen-

dular novamente.

11. Mover o flange einterno – O lado

plano precisa estar apontando para

a lâmina da serra!

12. Coloque o parafuso tensor (rosca

à esquerda!) e aperte com a mão.

Para bloquear a lâmina de serra, pri-

ma o botão de retenção e com a ou-

tra mão rode a lâmina de serra até o

botão de retenção engrenar.

APerigo!

– Nunca prolongue o dispositivo para

aparafusar a lâmina da serra.

– Não apertar o parafuso de fixação

dando pancadas na chave de mon

tagem.

13. Apertar novamente o parafuso de

tensor firmemente.

14. Verifique as funções. Para tal, de-

satarraxar o bloqueio de segurança

e bascular a serra circulante osci-

lante para baixo:

– A tampa protectora pendular

deve libertar a folha de serra ao

virar para baixo, sem tocar nou

tras peças.

– Ao bascular a serra para a po-

sição inicial, a cobertura protec-

tora pendular tem de cobrir auto-

maticamente a lâmina de serra.

– rode a lâmina de serra com a

mão. A lâmina de serra tem de

rodar em qualquer posição de

ajuste sem tocar noutras peças.

8.2 Substituição da peça

suplementar da mesa

APerigo!

Sempre que exista uma peça suple-

mentar da mesa existe o perigo de que

alguns objectos pequenos fiquem ob

struídos entre essa peça e a lâmina da

serra podendo bloquear o sistema.

Substitua imediatamente as peças su

plementares da mesa que estejam da-

nificadas!

1. Desaparafusar parafusos na inser-

ção da mesa (81). Girar, se neces-

sário, a mesa giratória e inclinar a

cabeça da serra para poder ter

acesso aos parafusos.

2. Remova o reforço da mesa .

3. Coloque o reforço da mesa nova.

4. Aperte os parafusos no reforço de

mesa.

8.3 Esticar correia de accion-

amento

A correia de accionamento (82) que

passa pelo lado direito da cabeça da

serra atrás da cobertura de plástico,

precisa ser retensionada, caso ceda no

centro entre ambas as polas em mais

do que 8

mm.
