ENGLISH
18

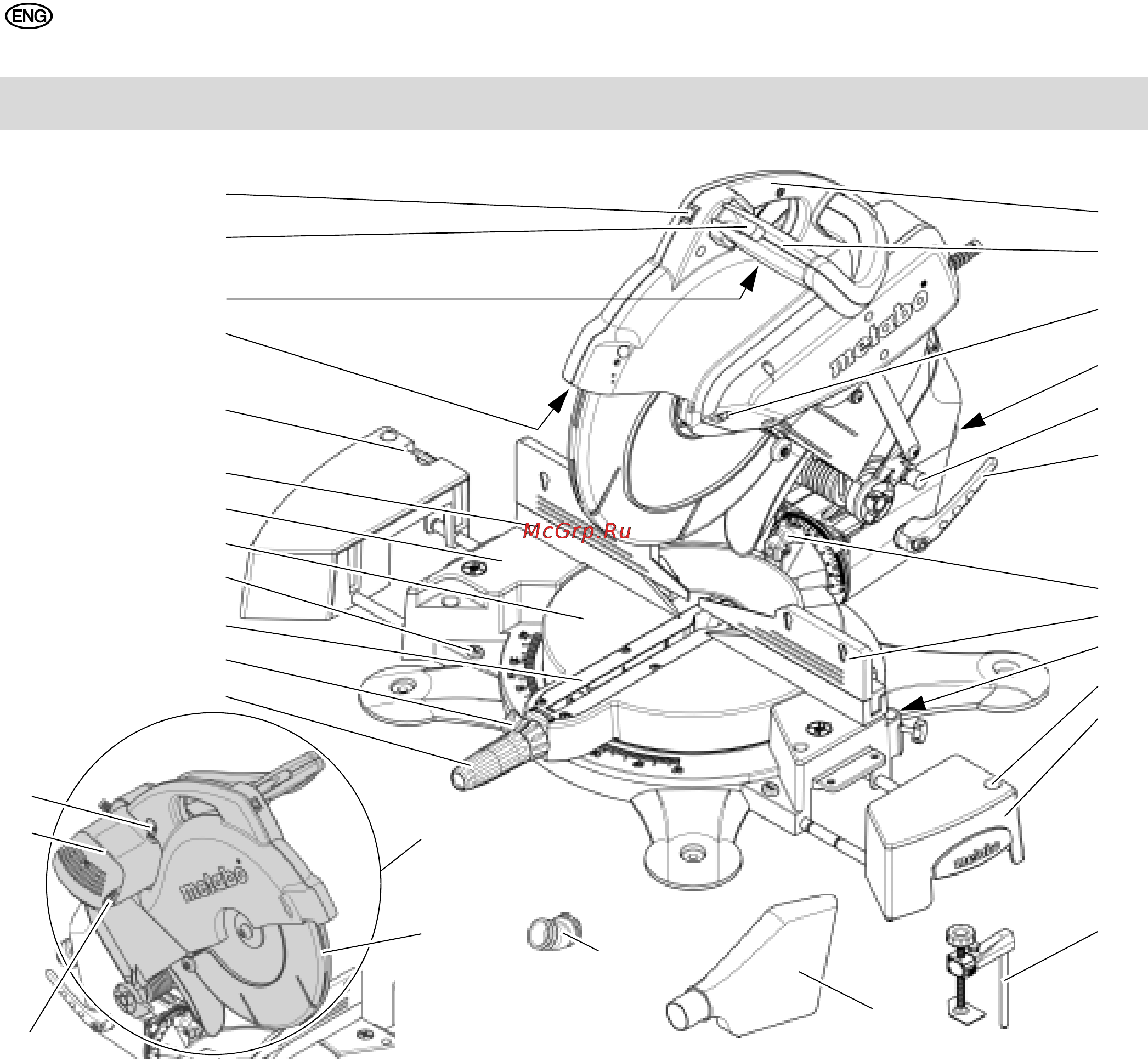

1. Parts Identification (standard delivery)
1
2
4
5
6
20
21
22
23
24
27
28
30
3
29
31
15
26
17
25
7
18
8
9
19
10
11
16
12
13
14
1 Carrying handle
2 Handle
3 Saw blade lock
4 Dust extraction port
5 Transport locking pin
6 Sawhead tilt lock lever
7 Notch lever for bevel tilt setting
8 Movable fence halves
9 Work clamp fixture
10 Stock stop fixture (accessory)
11 Table side extension
12 Work clamp
13 Chip bag
14 Dust extraction adapter
15 Sawhead
16 Retractable blade guard
17 Carbon brushes
18 Motor
19 Connection socket for work light
(accessory)
20 Rotary table lock screw
21 Rotary table notch lever
22 Table insert
23 Locking button for table side
extension
24 Rotating table
25 Saw base
26 Rigid fence
27 Tool storage with hex keys
(6mm and 2.5mm)
28 Laser guide
29 Saw ON/OFF switch
30 Safety lock
31 ON/OFF switch for laser guide
Machine documents
– Original operating instructions
– Spare Parts List
I_0017en1A.fm 18.2.10 Original operating instructions
